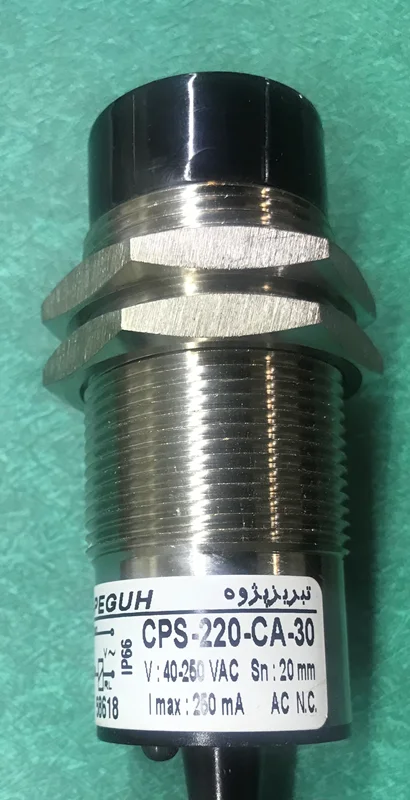

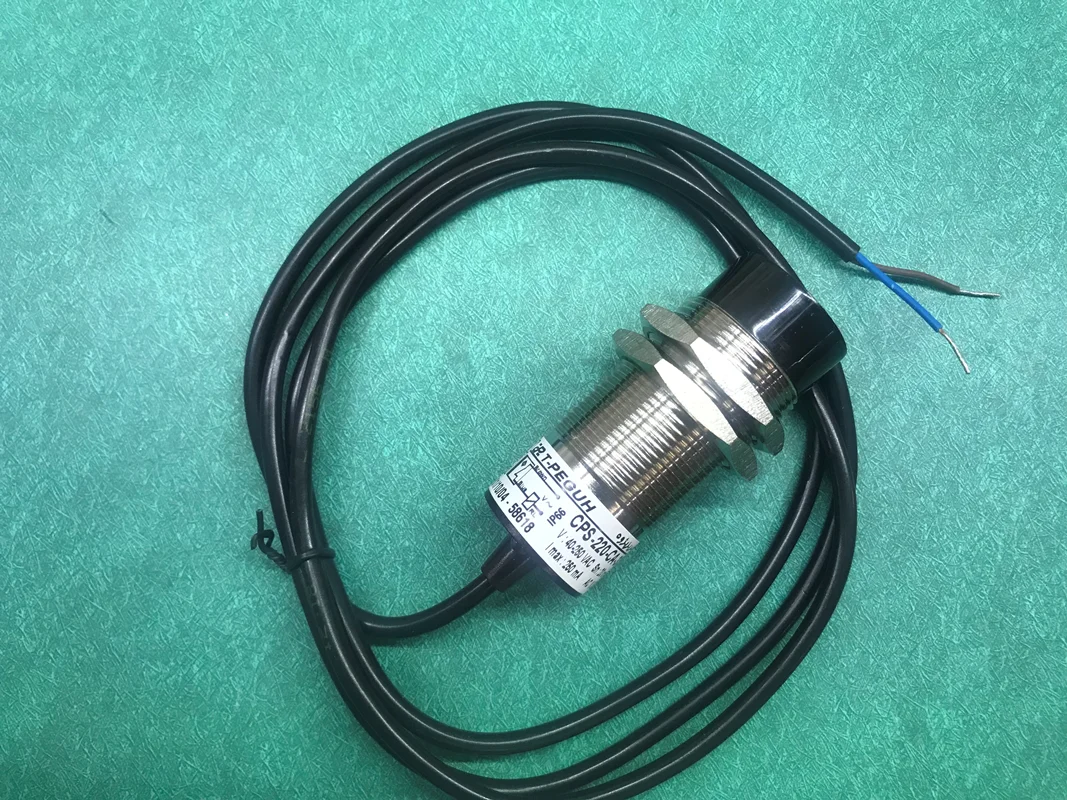

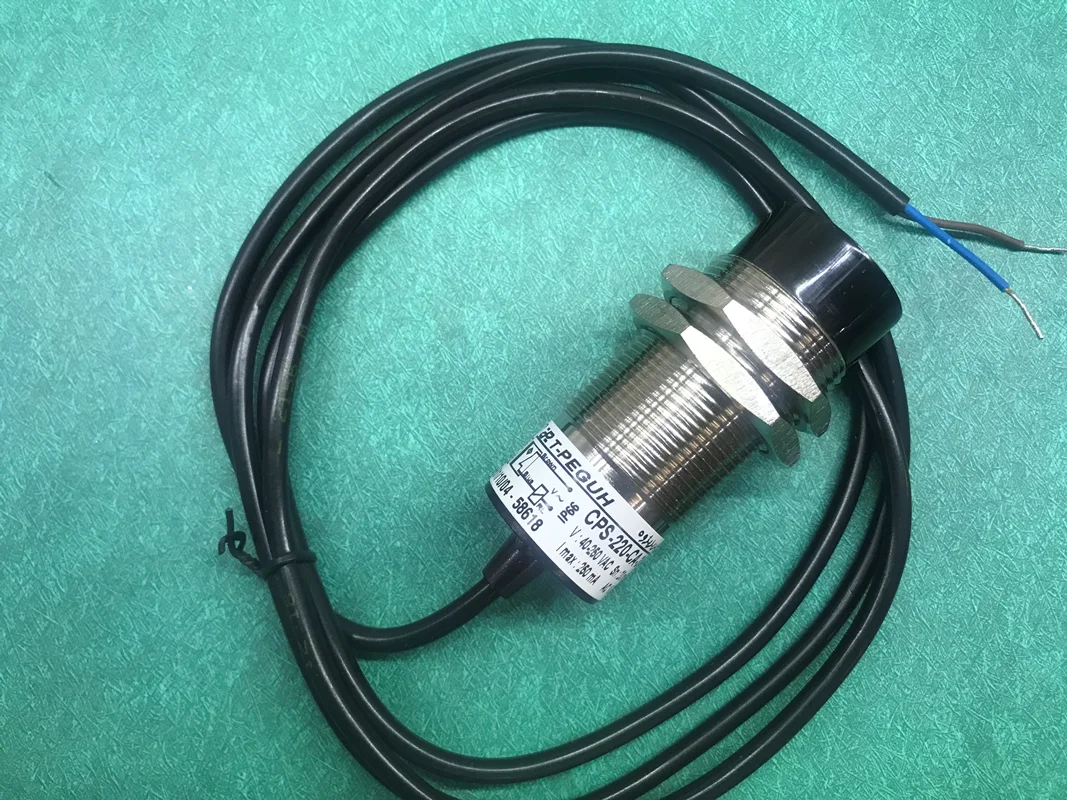

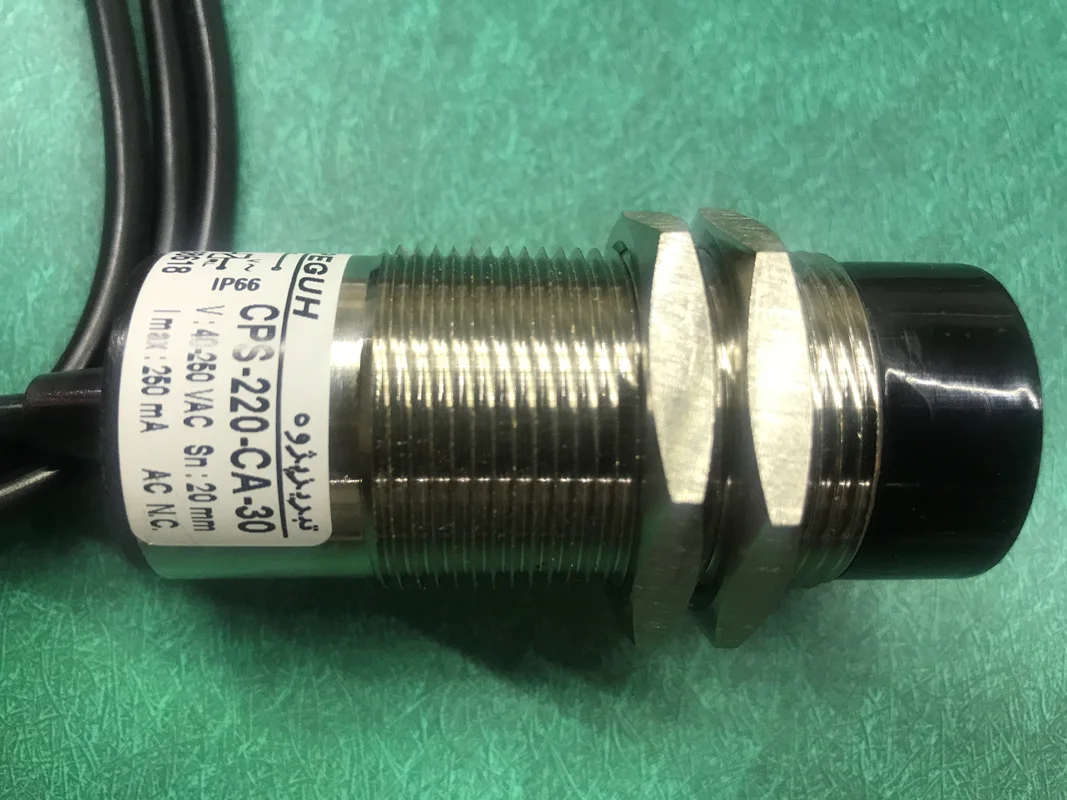

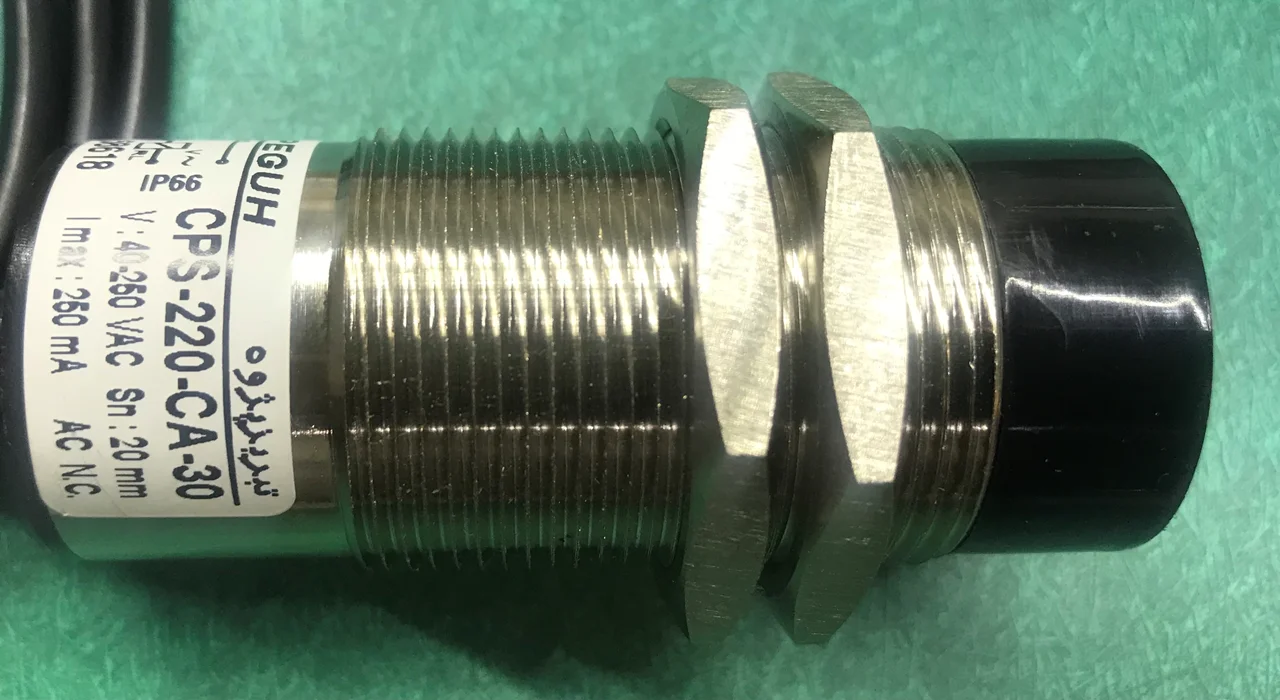

سنسور خازنی ( Capacitive Sensors)با مشخصات فنی CPS-220-CA-30 با تغذیه V AC40-250 قطر 18

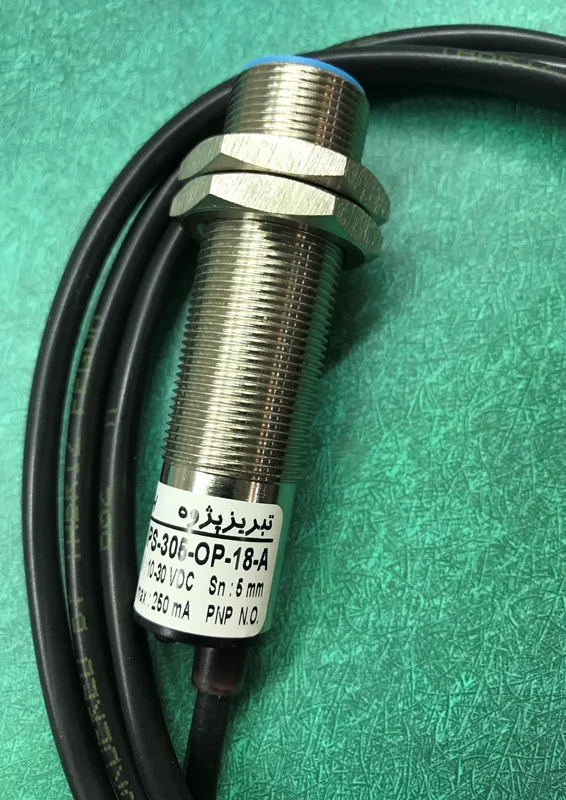

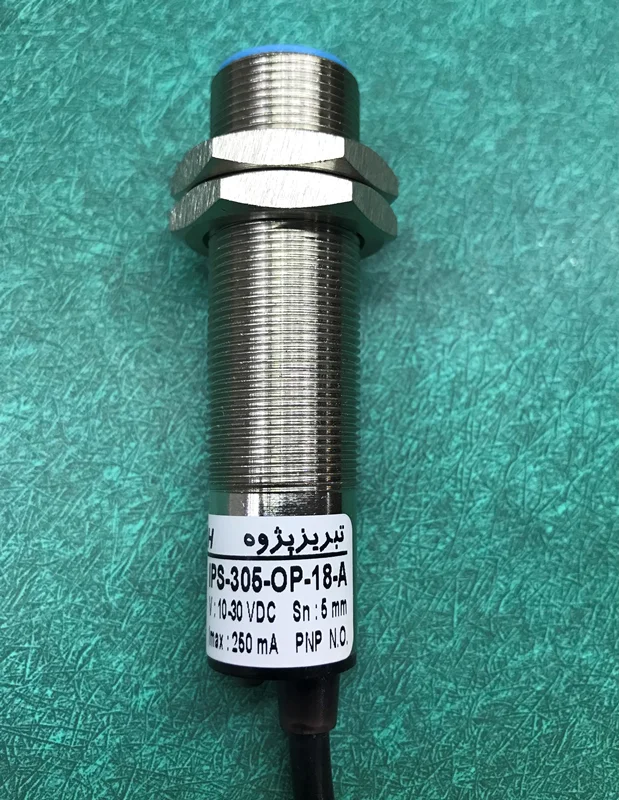

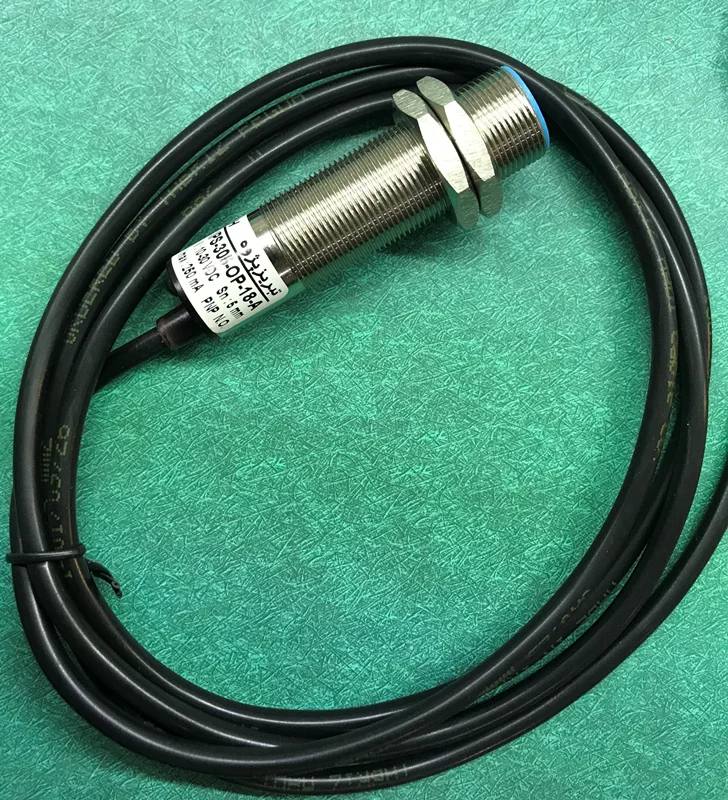

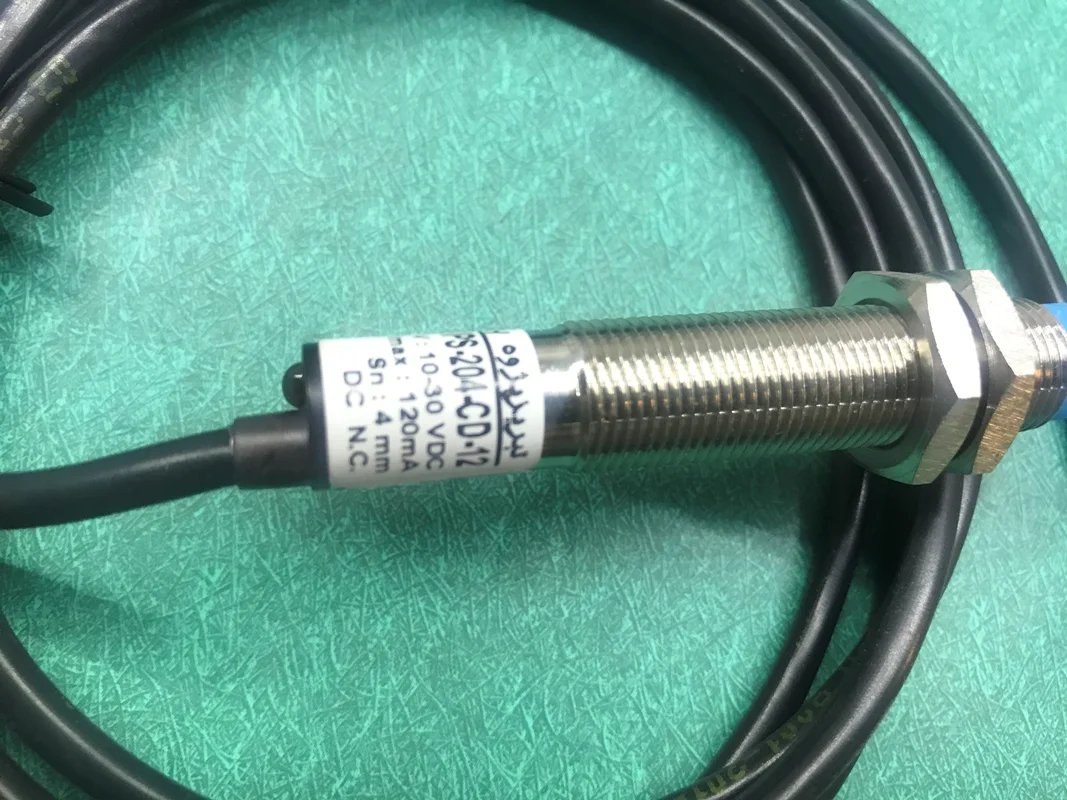

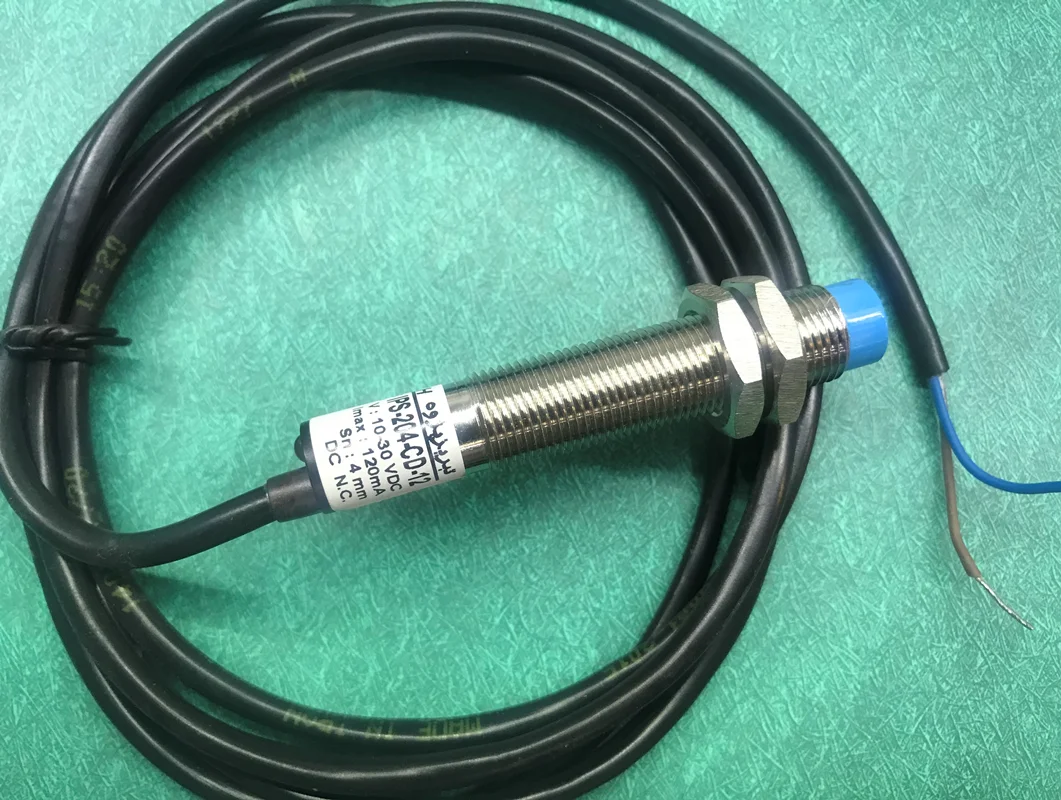

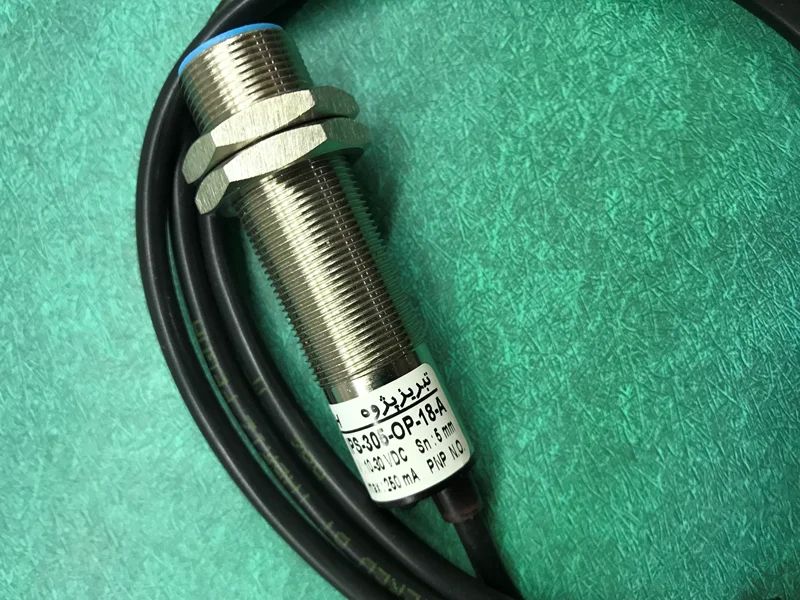

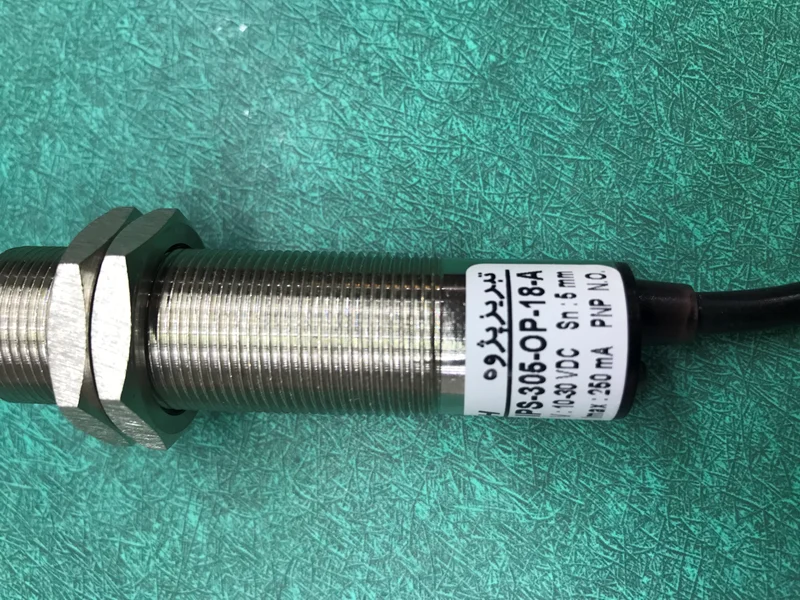

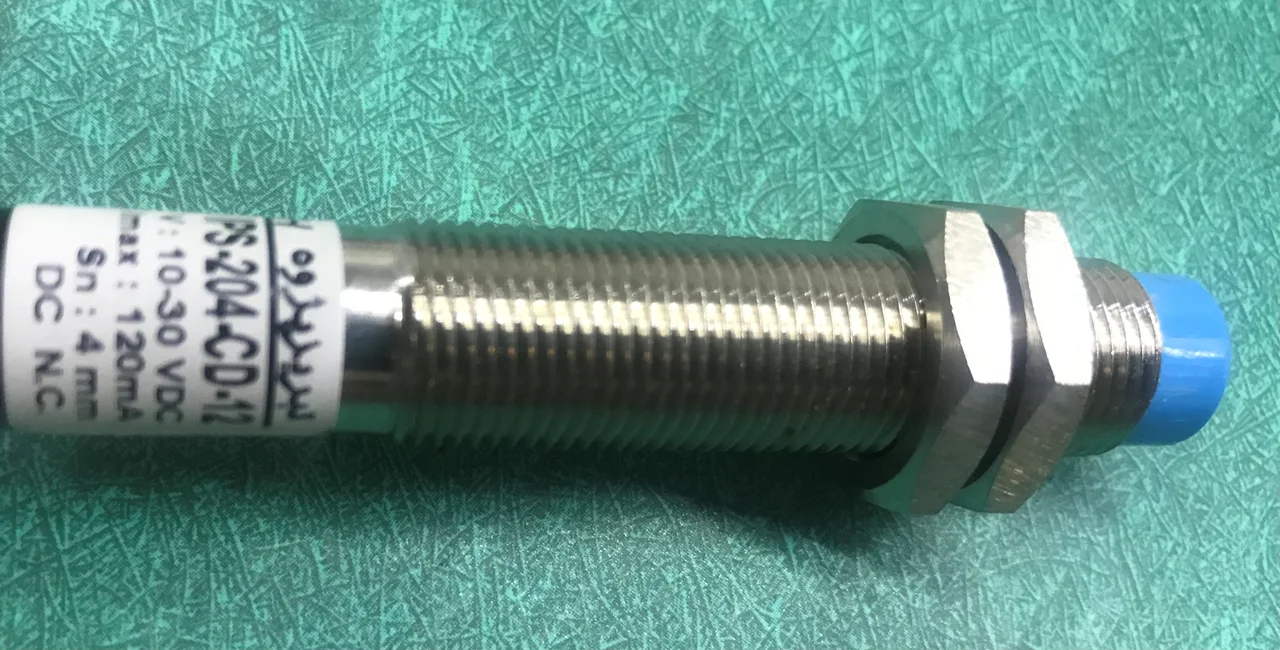

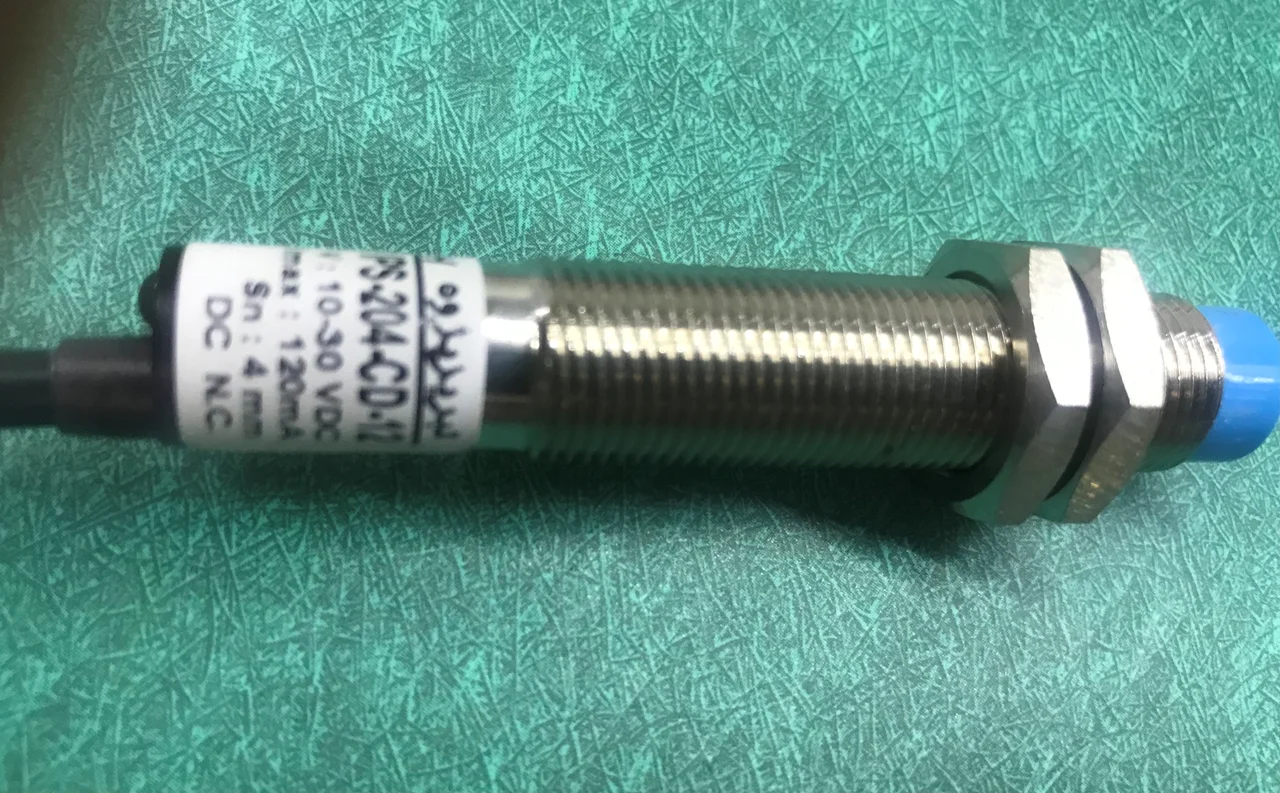

سنسورهای القایی سنسورهای بدون تماس هستند که تنها در مقابل فلزات عکس العمل نشان میدهند و می توانند فرمان مستقیم به رله ها و کنتاکتورها و مدارات کنترل الکترونیکی (مانندPLC) و غیره ارسال نمایند.

قطعه استاندارد:فاصله نای سنسور بوسیله یک قطعه مربع شکل از فولاد ST37 که طول ضلع ان برابر با قطر سنسور می باشد اندازه گیری میشود.(استاندارد IEC947-5-2)

ضرایب تصحیح : فاصله سویچینگ با کوچکتر شدن ابعاد قطعه استاندارد و یا با بکارگیری فلز دیگری غیر از فولاد ST37 تغیی  خواهد کرد. برای مثالا ضریب تصحیح برای مس 0.45 و آلومینیوم 0.4 می باشد.

فرکانس سویچینگ: حداکثر تعداد قطع و وصل یک سنسور در یک ثانیه است.(استاندارد DIN EN 50010 ) شرایط تست بشرح تصویر زیر میباشد:

هسترزیس H:فاصله بین نقطه عملکرد(هنگام نزدیک شدن به سنسور)و نقطه غیر فعال شدن (هنگام دور شدن قطعه از سنسور )می باشد حداکثر مجاز این مقدار 10٪ فاصله نامی می باشد.(استاندارد EN 60947-5-2 )

سنسورهای القایی FLUSH:در این سنسورها قسمت حساس سنسور توسط پوسته فلزی محصور شده است .هرگاه دو یا چند عدد از این سنسورها روی بدنه فلزی دستگاه نصب شوند رعایت فواصل نصب مطابق شکل روبرو الزامی می باشد.

سنسورهای القایی Non-FLUSH:در این سنسورها قسمت حساس سنسور خارج از پوسته فلزی ان میباشد.فاصله سویچینگ این نوع سنسورها بیشتر از سنسورهای FLUSH می باشد اما فرکانس سویچینگ ان در مقایسه کمتر است . رعایت فواصل نصب مطابق شکل زیر الزامی است.

نصب سنسورهای القایی روبروی هم :در این حالت رعایت فاصله حداقل 65s الزامی می باشد.

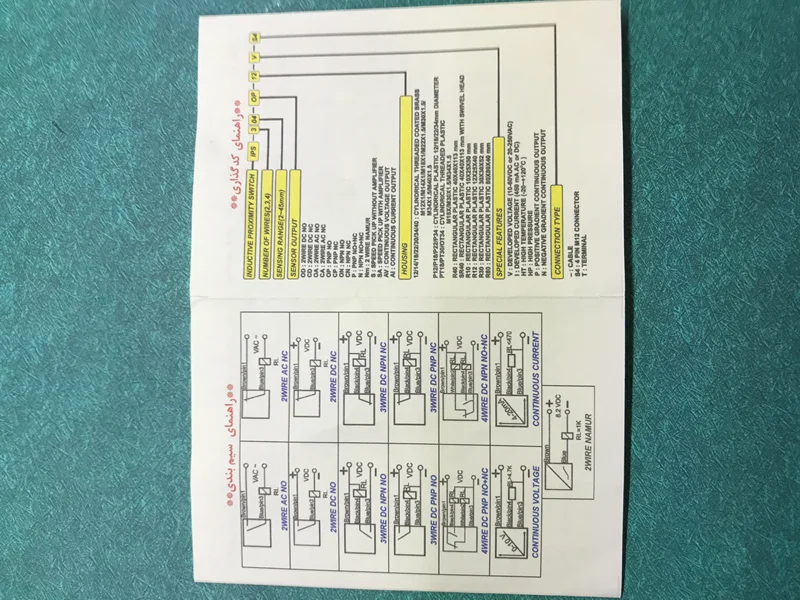

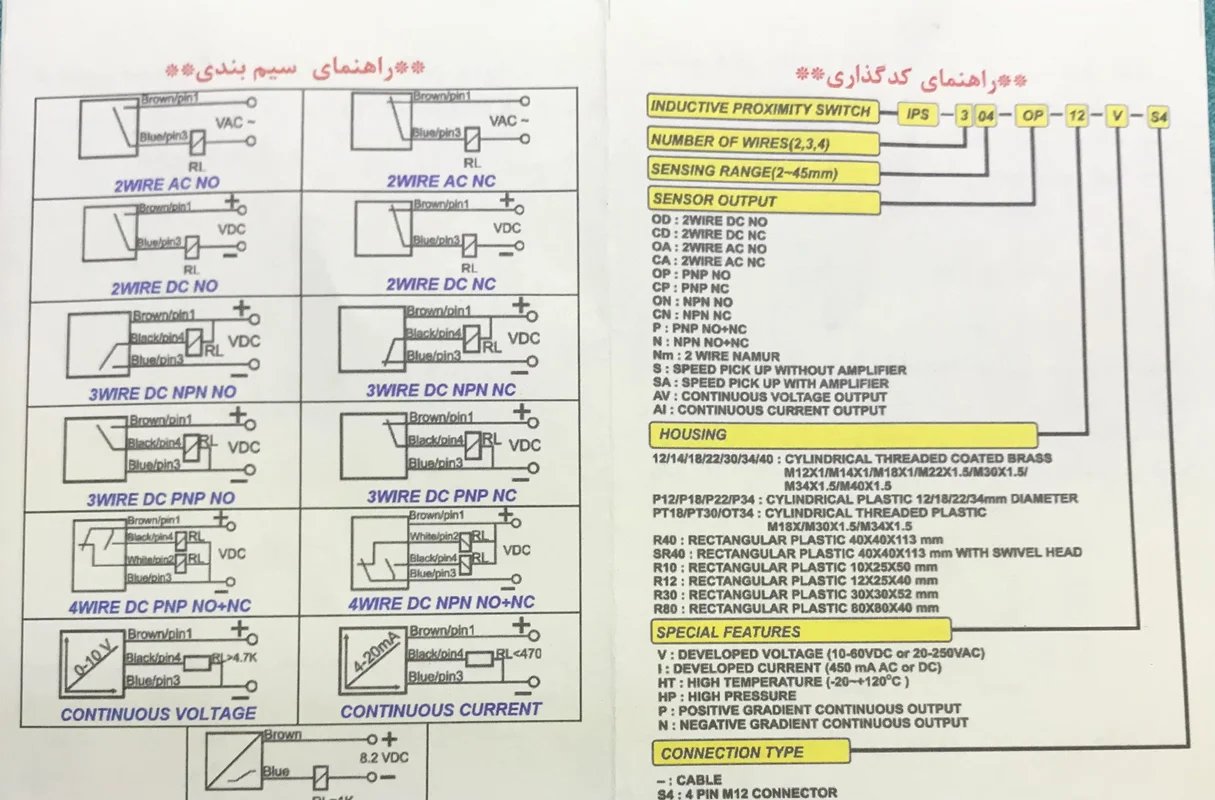

توجه : کلیه سنسورهای القایی سه سیمه و چهارسیمه DC (انواع PNP وNPN) بصورت OPEN COLLECTOR تولید میشود . جهت مشاهده ولتاژ خروجی  اتصال بار در خروجی الزامی است.

جریان نشتی : جریانی است که از سنسورهای دو سیمه در حالت قطع عبور میکند.

جریان بی باری: جریانی است که در حالت اتصال سیمهای تغذیه سنسور به منبع تغذیه از سنسور عبور می کند.

حریان بار ماکزیمم: حداکثر جریان پیوسته می باشد که از خروجی سنسور میتوان عبور داد.

افت ولتاژ: حداکثر ولتاژ طبقه خروجی سنسور که در حالت وصل می باشد و جریان مجاز از آن عبور میکند.

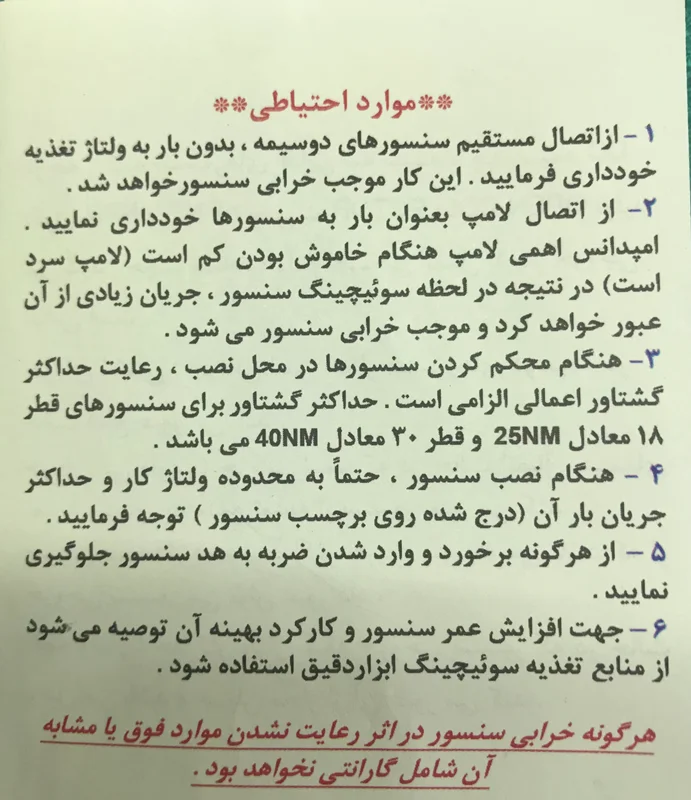

***موارد احتیاطی***

1- از اتصال مستقیم سنسورهای دو سیمه بدون بار به ولتاژتغذیه خودداری فرماید . این کار موجب خرابی سنسور خواهد شد.

2- از اتصال لامپ بعنوان بار به سنسورها خودداری نمایید.امپدانس اهمی لامپ هنگام خاموش بودن کم است (لامپ سرد است)در نتیجه در لحظه سوئیچینگ سنسور جریان زیادی از آن عبور خواهد کرد و موحب خرابی سنسور می شود.

3- هنگام محکم کردن سنسورها در محل نصب رعایت حداکثر گشتاور اعمالی الزامی است.حداکثر گشتاور برای سنسورهای قطر 18 معادل 25NM و قطر 30 معادل 40NM می باشد.

4- هنگام نصب سنسور حتما به محدوده ولتاژ کار و حداکثر جریان بار آن (درج شده روی برچسب سنسور ) توجه فرمایید.

5- از هر گونه برخورد و وارد شدن ضربه به هد نسور جلوگیری نمایید.

6- جهت افزایش عمر سنسور و کارکرد بهینه ان توصیه می شود از منابع تغذیه سوئیچینگ ابزار دقیق استفاده شود.

سنسور المان حس کننده ای است که کمیتهای فیزیکی مانند فشار ، حرارت ، رطوبت و ... را به کمیتهای فیزیکی پیوسته (آنالوگ) و یا غیر پیوسته (دیجیتال) تبدیل می کند.این سنسورها در انواع دستگاههای اندازه گیری ، سیستمهای کنترل آنالوگ و دیجیتال مانند PLC مورد استفاده قرار می گیرند . عملکرد سنسورها و قابلیت اتصال آنها به دتگاههای مختلف مانند PLC باعث شده است که سنسور بخشی از اجزاء جدا نشدنی دستگاه کنترل اتوماتیک باشد . سنسورها اطلاعات مختلف از وضعیت اجزای متحرک سیستم را به واحد کنترل ارسال نموده

وباعث تعییر وضعیت عملکرد دستگاهها می شوند .

سنسوهای بدون تماس :

سنسوهای بدون تماس سنسورهایی هستند که با نزدیک شدن یک قطعه وجود آنرا حس کرده و فعال می شوند . این عمل به نحوی که در شکل زیر نشان داده شده است می تواند باعث جذب یک رله ، کنتاکتور و یا ارسال

سیگنال الکتریکی به طبقه ورودی یک سیستم گردد .

انواع سنسورهای بدون تماس

برخی از کاربرد سنسورها در شکل زیر نشان داده شده است .

#کد محصول نوع بدنه فاصله نامی نوع طبقه خروجی عملکرد خروجی محدوده ولتاژحداکثر جریان خروجی حالت نصب
