انواع ترموکوپل ها و سنسورهای حرارتی در تیپ ها و سایز های مختلف

ترموکوپل تیپ k

برای اندازگیری و کنترل دمای کوره،منبع و یا محیط نیازمند ابزاری هستیم تا دمای نقطه مورد نظر را تبدیل به ولتاژ،مقاومت اهمی و یا آمپر نماید تا بتوان با سیستم مدار برقی دما را مشاهده و کنترل نمود.یکی از ابزاری که دما را تبدیل به ولتاژ می کند ترموکوپل می نامند.پرطرفدارترین و پر مصرف ترین نوع در انواع ترموکوپل را میتوان ترموکوپل تیپ k دانست.زیرا این نوع سنسور دما دارای محدوده دما بالا،قیمت ارزان و عمر طولانی می باشد.ترموکوپل تیپ k را در مدلهای سیمی،کلگی دار و فلنچ دار می سازند.

ترموکوپل سیمی

این نوع ترموکوپل از دو رشته سیم در یک روکش شیلد و یا سیلیکونی ساخته می شود و بیشترین سهم بازار را به عهده دارد و با سری های متنوعی بسته به نیاز مصرف کننده تولید می شود.

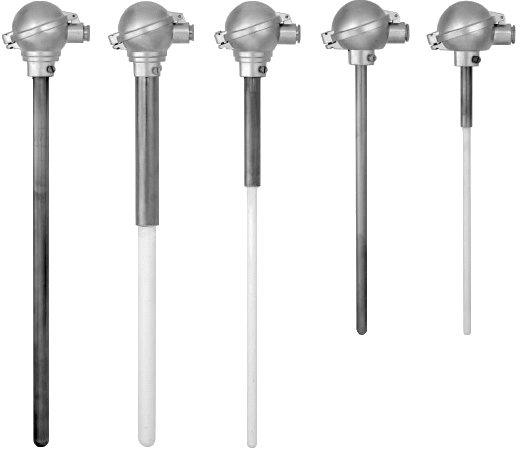

ترموکوپل کلگی دار

در این مدل که بیشتر مصرف صنعتی تری نسبت به نوع ترموکوپل سیمی دارد و دارای روکش معمولا استیل و یا سرامیکی می باشد و در انتهای آن یک کلگی که در داخل آن یک ترمینال سرامیکی می باشد و بیشترین مصرف آن در اندازگیری دمای کوره ها می باشد

ترموکوپل فلنچ دار

این نوع از ترموکوپل شبیه به ترموکوپل کلگی دار می باشد با این تفاوت که در وسط آن یک فلنچ اضافه شده است و برای منبع هایی که دارای فشار بار زیاد می باشد استفاده می شود.

محدوده دمایی ترموکوپل

جهت انتخاب نوع درست ترموکوپل برای مصرف باید در ابتدا به محدوده دمایی ترموکوپل دقت کرد.ترموکوپل تیپ k دارای محدوده دمایی 180- تا 1300+ درجه سانتیگراد می باشد که جزوء بازترین محدوده دمایی در بین خانواده ترموکوپل ها می باشد

استاندارد ترموکوپل

ترموکوپل همانند دیگر سنسورهای دمایی دارای استاندارد کلاس A و B می باشد که ترموکوپل کلاس A دارای تلورانس دمایی(ضریب خطای دمایی) کمتری نسبت به کلاس B می باشد.

نحوه سفارش ترموکوپل

گروه صنعتی پارس صنایع تولید کننده ترموکوپل در انواع سیمی،کلگی دار،فلنچ دار،ضد سایش،ضد اسید،استیل،سرامیکی،اینکونل،فلکسیبل و ... می باشد.برای سفارش ترموکوپل در ابتدا باید مدل و یا تیپ ترموکوپل را نسبت به محدوده دمایی مورد نیاز انتخاب کرد و بعد از آن محل قرار گیری ترموکوپل را بررسی کرد تا طول غلاف و رزوه آن مشخص شود و بعد از آن اگر قرار است ترموکوپل نوع سیمی را استفاده کنیم باید فاصله ترموکوپل تا کنترلر را اندازه گرفته تا در هنگام سفارش ترموکوپل طول سیم آن مشخص باشد.(مثلا اگر فاصله ترموکوپل تا کنترلر 3متر باشد باید ترموکوپل با طول سیم 3 متری سفارش داد)معمولا ترموکوپل ها با طول سیم 2متر موجود می باشد.

خواندن دمای ترموکوپل

برای اینکه دمای ترموکوپل را بتوان خواند،نیازمند ابزاری از قبیل ترموستات،PLC،کارت DAQ و ... می باشیم.ترموکوپل ها در دونوع ساده و ترانسمیتر دار مورد مصرف قرار میگیرد.نوع ساده که بصورت مستقیم به ترموستات و یا PLC نصب می شود و در نوع ترانسمیتردار ترموکوپل را با یک ترانسمیتر تجهیز می کنند که بوسیله آن خروجی 4تا20میلی آمپر و یا صفر تا 10 ولت می گیرند.

لیست قیمت ترموکوپل

جهت دریافت قیمت ترموکوپل روی واژه آن کلیک کنید

برای کسب اطلاعات بیشتر در این زمینه روی مقاله کلیک نمائید.

ترموکوپل THERMOCOUPLE

ترموکوپل به ابزاری گفته می شود که دارای قابلیت تبدیل دما به ولتاژ می باشد که در اثر گرمای موجود در نوک آن(نقطه کوپل شده)ایجاد ولتاژ میکند(به زبان ساده تر ترموکوپل دمای محیط را تبدیل به ولتاژ می کند)و هر چه دما بیشتر باشد ولتاژ خروجی از دو سر سیم ترموکوپل بیشتر می شود و نسبت دما و ولتاژ خروجی در تیپ های مختلف ترموکوپل متفاوت است.برای ساختن یک ترموکوپل می بایست دو فلز غیر همنام را در یک طرف به هم کوپل کرده و بوسیله دستگاه جوش برای اتصال بهتر این دو بهم آن نقطه را جوش داده.لازم به ذکر است برای جوش دادن سر ترموکوپل توصیه می شود از دستگاه جوش آرگون استفاده شود.

از ویژگی های ترموکوپل ها محدوده وسیع اندازگیری دمایی آنها می باشد که بین 180- تا 1800+ درجه را اندازگیری می کنند و سیستم نمایش دما آن ها بصورت خطی می باشد.ترموکوپل ها فقط قادر به نمایش دما در قسمت نوک کوپل شده آنها می باشد پس فرقی نمیکند که غلاف ترموکوپل 1 سانتیمتر و یا 1 متر باشد فقط نوک ترموکوپل دمای محل مورد نظر را اندازه گیری می کند.

دیگر ویژگی ترموکوپل ها که باعث مصرف آن در سالیان دراز شده تماس مستقیم قسمت کوپل شده ترموکوپل با سطح مورد نظر است که باعث دقت آن در تشخیص درست تر دمای محل مورد نظر را دارد.

توصیه می شود جهت کنترل دما های بالای 400 درجه از ترموکوپل ها استفاده شود و برای دماهای زیر 400 درجه سانتیگراد از سنسور های pt100 استفاده شود به دلیل دقت بالاتر سنسور های دمایی نسبت به ترموکوپل ها ولی سنسور های دما در دماهای بالای 400 درجه از مقاومت کمتری برخوردار بوده و باعث سوختن سنسور می شود.

ترموکوپل دارای تیپ های:ترموکوپل تیپ T، J، E، K، N، S، R، Bو C میباشد.

معمولی ترین و پر مصرف ترین و حتی میتوان گفت ارزان ترین تیپ ترموکوپل تیپ K می باشد که در سایز ها و رزوه های گوناگون به صورت آماده موجود می باشد.

گروه صنعتی پارس صنایع تولید کننده ترموکوپل در انواع سیمی،کلگی دار،فلنچ دار و ترانسمیتردار با بهترین کیفیت کارکرد مطابق با برندهای معتبر جهانی وعرضه کننده ترموکوپل جومو jumo،ترموکوپل رزمونت rosemount،ترموکوپل Endress+Hauser،ترموکوپل ABB و ترموکوپل wikaهمراه با ترانسمیتر و فلنچ های این برندها

 ترموکوپل تیپ K:این ترموکوپل دارای محدوده دمایی 200-تا 1350+درجه سانتیگراد می باشد و از دو فلز Ni-Crو Ni-Al ساخته می شود.

ترموکوپل تیپ J:این ترموکوپل دارای محدوده دمایی 180-تا 750+درجه سانتیگراد می باشد و از دو فلز FeوCu-Ni ساخته می شود.

پخش ترموکوپل در گروه صنعتی پارس صنایع که پخش کننده ترموکوپل می باشد.

ترموکوپل تیپ E:این ترموکوپل دارای محدوده دمایی40-تا 900+درجه سانتیگراد می باشد و از دو فلز Ni-Crو Cu-ni ساخته می شود.

 بخشی از ترموکوپل های تولید شده در

گروه صنعتی پارس صنایع

 ترموکوپل تیپ N:این ترموکوپل دارای محدوده دمایی270-تا 1300+درجه سانتیگراد می باشد و از فلزهای Ni-Cr-Si ساخته می شود.

واردات ترموکوپل در گروه صنعتی پارس صنایع که وارد کننده ترموکوپل می باشد.

ترموکوپل تیپ T:این ترموکوپل دارای محدوده دمایی250-تا 400+درجه سانتیگراد می باشد و از دو فلز Cuو Cu-ni ساخته می شود.

ترموکوپل تیپ R و ترموکوپل تیپ S و ترموکوپل تیپ B:این ترموکوپل ها دارای محدوده دمایی0 تا 1750+درجه سانتیگراد می باشند و از جنس آلیاژ های پلاتین و رودیوم ساخته می شوند.

 اتصال مغزی ترموکوپل در 3 تیپ انجام میگردد:

1- غلاف اتصال به بدنه 2- غلاف سرامیکی ته بسته (البته میتواند غلاف استیل ته بسته باشد) 3- غلاف لوله ای ته باز

انواع جنس های غلاف ترموکوپل:

غلاف ترموکوپل سیلیکون کارباید دارای مقاومت دما تا 1800درجه می باشد

غلاف ترموکوپل تیتانیوم که مقاومت دمایی تا 800 درجه سانتیگراد را دارد و مقاوم دربرابر خورندگی در برابر اسید می باشد

غلاف ترموکوپل تفلون که مقاوم تا دمای 200 درجه بوده و ضد اسید می باشد

غلاف ترموکوپل شیشه ای که مقاومت دمایی از 500درجه و در بعضی انواع خاص تا 650 درجه بوده و ضد اسید می باشند

غلاف ترموکوپل سرامیکی دارای مقاومت دمای تا 1400درجه و دربرخی آلیاژ های خاص تا 1800 درجه می باشد

غلاف ترموکوپل اینکونل 800 که دارای رنج مقاومت دما تا 1850درجه سانتیگراد می باشد

غلاف ترموکوپل اینکونل 650 دارای مقاومت دمایی تا 1800درجه می باشد

غلاف ترموکوپل اینکونل 600 که دارای مقاومت دما تا 1700درجه سانتیگراد می باشد

غلاف ترموکوپل اینکونل 400 دارای رنج دمایی تا 1600درجه می باشد

غلاف ترموکوپل استیل 316 که دارای مقاومت دمایی تا 1100درجه سانتیگراد می باشد

غلاف ترموکوپل استیل 309 دارای رنج دمایی تا 850 درجه می باشد

غلاف ترموکوپل استیل 310(یا استیل 321 و یا استیل 4841) دارای رنج دمایی 1200درجه می باشد

غلاف ترموکوپل استیل 304 که دارای مقاومت دمایی 1000درجه و مقاوم در برابر خورندگی می باشد

رابط ترموکوپل چیست؟

رابط ترموکوپل ابزاریست جهت ارتباط بین ترموکوپل و ترموستات (ترمومتر،پی ال سی) تا ولتاژ تولید شده در ترموکوپل را به نمایشگر انتقال دهد.رابط ترموکوپل در دو شکل مصرف می شود در نوع اول رابط ترموکوپل خود سیم رابط ترموکوپل با اتصال در زیر پیچ های ترمینال متصل می شود و در نوع دوم رابط ترموکوپل در دوسر رابط از اتصالات فیشی ترموکوپل استفاده می شود.

جدول خروجی ولتاژ تیپ های مختلف ترموکوپل ها در دماهای مختلف

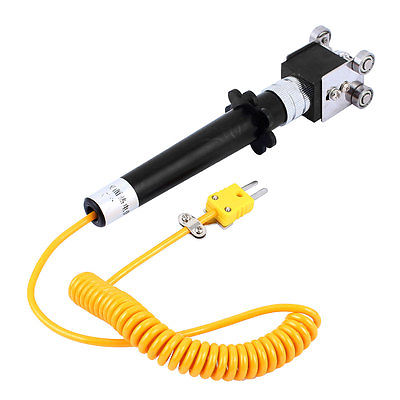

پراب دما (پراب سطحی دما)

پراب سطحی دما ابزاریست برای اندازه گیری سطح محیط اشیاء که بوسیله لمس کردن سطح اشیاء دمای آنرا تبدیل به ولتاژ کرده و با انتقال ولتاژ تولیدی به نمایشگر بوسیله کابل و سوکت مربوطه دما را به نمایش میگذارد.انواع پراب سطح دما: 1- پراب سطح ساده 2- پراب سطح قرقره دار 3- پراب سطح گیره ای

سیم ترموکوپل

سیم ترموکوپل به دوفلز غیر همنام میگویند که از یک طرف به هم تابیده و جوش شدن(کوپل شدن) که از همین نقطه اتصال دما را تبدیل به ولتاژ می کنند.سیم ترموکوپل دارای تنوع بسیاری در جنس آلیاژ سیم ها و جنس روکش آن می باشد

مغزی ترموکوپل (مغزی داخل غلاف ترموکوپل)

در داخل ترموکوپل های کلگی دار از مغزی ترموکوپل استفاده می کنند تا بتوان در زمانی که ترموکوپل خراب می شود ولی غلاف آن سالم است فقط با تعویض مغزی ترموکوپل دوباره از آن استفاده کرد

ترموکوپل فلکسی بل (ترموکوپل فلکسیبل)

ترموکوپل فلکسیبل به ترموکوپلی گفته می شود که سیم ترموکوپل آن دارای عایق پودری و روکش استیل می باشد و قابل انعطاف است. یکی از ویژگیهای مهم ترموکوپل فلکسی بل دارا بودن قطر های متنوع می باشد که از قطر 1 میلیمتر تا قطر های بالاتر است.سرعت و دقت اندازگیری ترموکوپل فلکسیبل از دیگر ترموکوپل ها بالاتر است.

جدول رنگ بندی سیم ترموکوپل در استانداردهای مختلف بین المللی

لیست قیمت ترموکوپل تیپ K با سیم اسکوتی ایتالیا به طول سیم 2متر ساخته شده

 لیست قیمت ترموکوپل تیپ J با طول سیم دومتری

جهت خرید ترموکوپل و اطلاع از قیمت ترموکوپل به بخش تماس با ما   مراجعه نمایید.

 جدول راهنمای تشخیص نوع ترموکوپل

جهت دریافت اطلاعات بیشتر در زمینه ترموکوپلها روی مقاله کلید کنید
