تمپرچر کنترلر دما ماژولار مدل TM4-N2RB مولتی سنسور 4 کانال آتونیکس

ترموستات ماژولار TM4-N2RB آتونیکس

مشخصات فنی کنترلرهای دمای آتونیکس

برند	Autonics
کد محصول	TM4-N2RB

کنترلرهای دمای PID ماژولار سری TM توانایی کنترل همزمان 4 کانال (TM4) یا 2 کانال (TM2) را دارد. با استفاده از کانکتورهای افزایشی سری TM می تواند تا 124/62 کانال بدون سیم کشی اضافه برای تغذیه و شبکه، افزایش یابد. این کنترلر دما دارای سیکل نمونه برداری سریع (TM4:100ms, TM2:50ms) ، پشتیبانی از شبکه RS485 ، و کنترل همزمان گرمایش و سرمایش می باشد. با استفاده از نرم افزار DAQMaster تنظیمات پارامترها و مانیتورینگ وضعیت آسان شده است .

توضیحات محصول :

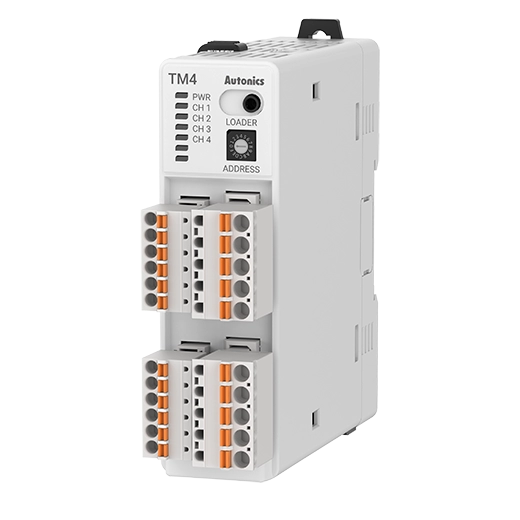

معرفی کنترلر دما TM4-N2RB

کنترلر دما TM4-N2RB از سری TM شرکت Autonics یک کنترلر دمای PID چندکاناله مدولار است که برای کنترل دقیق و سریع دما در کاربردهای صنعتی مانند کوره‌های صنعتی، ماشین‌آلات پلاستیک، سیستم‌های HVAC، و فرآیندهای تولیدی طراحی شده است. این دستگاه با چهار کانال کنترل (4-channel)، چرخه نمونه‌برداری 100 میلی‌ثانیه (برای 4 کانال همزمان)، و دقت نمایش ±0.3%، عملکردی قابل اعتماد ارائه می‌دهد. این کنترلر از سنسورهای مختلف (ترموکوپل، RTD) پشتیبانی می‌کند و دارای خروجی رله (250VAC~ 3A، 30VDC~ 3A)، دو خروجی آلارم (250VAC~ 3A)، ورودی‌های اختیاری (CT و دیجیتال DI-1/2)، و ارتباط RS485 (Modbus RTU) است. این مدل به‌عنوان ماژول پایه (Basic Module) با کانکتورهای تغذیه/ارتباط عمل می‌کند و برای گسترش تا 31 واحد (124 کانال) بدون نیاز به سیم‌کشی اضافی مناسب است.

ویژگی‌های کلیدی

• نوع ماژول: ماژول پایه (Basic Module) با کانکتورهای تغذیه/ارتباط
• تعداد کانال‌ها: 4 کانال
• نمایشگر: ندارد (وضعیت از طریق نرم‌افزار DAQMaster یا نمایشگرهای خارجی قابل مشاهده است)
• روش کنترل: ON/OFF، P، PI، PD، PID (با تنظیم خودکار)
  • هیسترزیس: 1 تا 100 درجه سانتی‌گراد/فارنهایت (متغیر)
  • باند تناسبی (P): 0.1 تا 999.9 درجه سانتی‌گراد/فارنهایت
  • زمان انتگرال (I): 0 تا 9999 ثانیه
  • زمان مشتق (D): 0 تا 9999 ثانیه
  • دوره کنترل (T): 0.1 تا 120.0 ثانیه
  • ریست دستی: 0 تا 100%
• ورودی‌ها:
  • ترموکوپل: K(CA)، J(IC)، E(CR)، T(CC)، B(PR)، R(PR)، S(PR)، N(NN)، C(TT)، G(TT)، L(IC)، U(CC)، Platinel II
  • RTD: DPt100Ω، DPt50Ω، JPt100Ω، Cu100Ω، Cu50Ω، Nikel 120Ω
• ورودی‌های اختیاری: CT (ترانسفورماتور جریان)، دیجیتال (DI-1/2)
• چرخه نمونه‌برداری: 100 میلی‌ثانیه (4 کانال، نمونه‌برداری همزمان)
• دقت نمایش:
  • در دمای اتاق (23±5°C):
    • ترموکوپل K، J، E، T، N (زیر -100°C)، L، U، Platinel II: ±0.3% FS یا ±2°C (هر کدام بیشتر باشد) ±1 رقم
    • ترموکوپل R، S (زیر 200°C)، C، G: ±0.3% FS یا ±3°C (هر کدام بیشتر باشد) ±1 رقم
    • ترموکوپل B (زیر 400°C): بدون استاندارد دقت
  • خارج از دمای اتاق:
    • RTD Cu50Ω، DPt50Ω: ±0.5% FS یا ±3°C (هر کدام بیشتر باشد) ±1 رقم
    • ترموکوپل R، S، B، C، G: ±0.5% FS یا ±5°C (هر کدام بیشتر باشد) ±1 رقم
• خروجی کنترل: رله (250VAC~ 3A 1a، 30VDC~ 3A 1a)
• خروجی اختیاری:
  • آلارم 1 و 2 (250VAC~ 3A، 1a)
  • ارتباط RS485 (Modbus RTU)
• منبع تغذیه: 24VDC (21.6-26.4VDC)
• مصرف انرژی: حداکثر 5W
• حفاظت محیطی: IP20
• ویژگی‌های اضافی:
  • کنترل همزمان گرمایش و سرمایش
  • کنترل خودکار/دستی
  • تابع تشخیص قطعی هیتر (Heater Disconnect Alarm)
  • پشتیبانی از گسترش تا 31 واحد (124 کانال) با کانکتورهای توسعه
  • تنظیم پارامترها و مانیتورینگ از طریق نرم‌افزار DAQMaster
  • کانکتورهای ساده برای ورودی سنسور، خروجی کنترل، و تغذیه/ارتباط
• محدودیت‌ها:
  • برای دماهای بسیار پایین یا بالا (مانند ترموکوپل B زیر 400°C)، دقت ممکن است کاهش یابد
  • بدون نمایشگر داخلی (نیاز به DAQMaster یا نمایشگر خارجی)
  • حفاظت محیطی IP20 (کمتر از IP65 در سری TK)
  • چرخه نمونه‌برداری 100 میلی‌ثانیه (کندتر از 50 میلی‌ثانیه در سری TM2)

طراحی و کیفیت ساخت:

کنترلر TM4-N2RB یک ماژول پایه با ابعاد فشرده (W45 × H100 × D110 mm) است که برای نصب روی ریل DIN طراحی شده و مناسب فضاهای صنعتی با محدودیت فضا است. این مدل فاقد نمایشگر داخلی است و برای مانیتورینگ و تنظیمات به نرم‌افزار DAQMaster یا نمایشگرهای خارجی وابسته است. بدنه مقاوم و کانکتورهای توسعه (برای ورودی سنسور، خروجی کنترل، و تغذیه/ارتباط)، نصب و نگهداری آسان را فراهم می‌کنند. وزن دستگاه حدود 275 گرم (با بسته‌بندی) است. استاندارد IP20 حفاظت محدودی در برابر گردوغبار ارائه می‌دهد و برای محیط‌های بدون رطوبت یا یخ‌زدگی مناسب است.

عملکرد و کارایی

این کنترلر با چرخه نمونه‌برداری 100 میلی‌ثانیه (برای 4 کانال) و دقت نمایش ±0.3%، کنترل دمای دقیق و همزمان چهار کانال را ارائه می‌دهد. پشتیبانی از کنترل PID، گرمایش/سرمایش همزمان، و کنترل خودکار/دستی، آن را برای کاربردهای پیچیده صنعتی مناسب می‌کند. خروجی رله امکان سوئیچینگ مستقیم تجهیزات مانند هیترها یا کولرها را فراهم می‌کند. ارتباط RS485 (Modbus RTU) امکان ادغام با سیستم‌های کنترلی دیجیتال را می‌دهد، و تنظیم پارامترها از طریق نرم‌افزار DAQMaster ساده‌تر شده است. با این حال، این مدل تنها دو خروجی آلارم دارد (برخلاف چهار آلارم در سری TM2-42)، که ممکن است برای برخی کاربردها محدودیت ایجاد کند. قابلیت گسترش تا 124 کانال (31 واحد) بدون نیاز به سیم‌کشی اضافی، این مدل را برای سیستم‌های بزرگ صنعتی ایده‌آل می‌کند.

کاربردها و نگهداری

کنترلر TM4-N2RB برای کاربردهای صنعتی مانند کوره‌های صنعتی، ماشین‌آلات پلاستیک، سیستم‌های HVAC، و فرآیندهای تولیدی که نیاز به کنترل همزمان چهار کانال دما با خروجی رله دارند، مناسب است. این مدل به‌ویژه برای سیستم‌هایی که نیاز به گسترش مدولار (تا 124 کانال) دارند، ایده‌آل است. نگهداری آن شامل بررسی دوره‌ای کانکتورها، کالیبراسیون سنسورهای ورودی، و اطمینان از عملکرد صحیح نرم‌افزار DAQMaster است. برای حفظ دقت، از نصب در محیط‌های با رطوبت بالا یا دمای خارج از محدوده (-10 تا 50°C) اجتناب کنید.

جدول مشخصات فنی

مشخصاتمقدار
