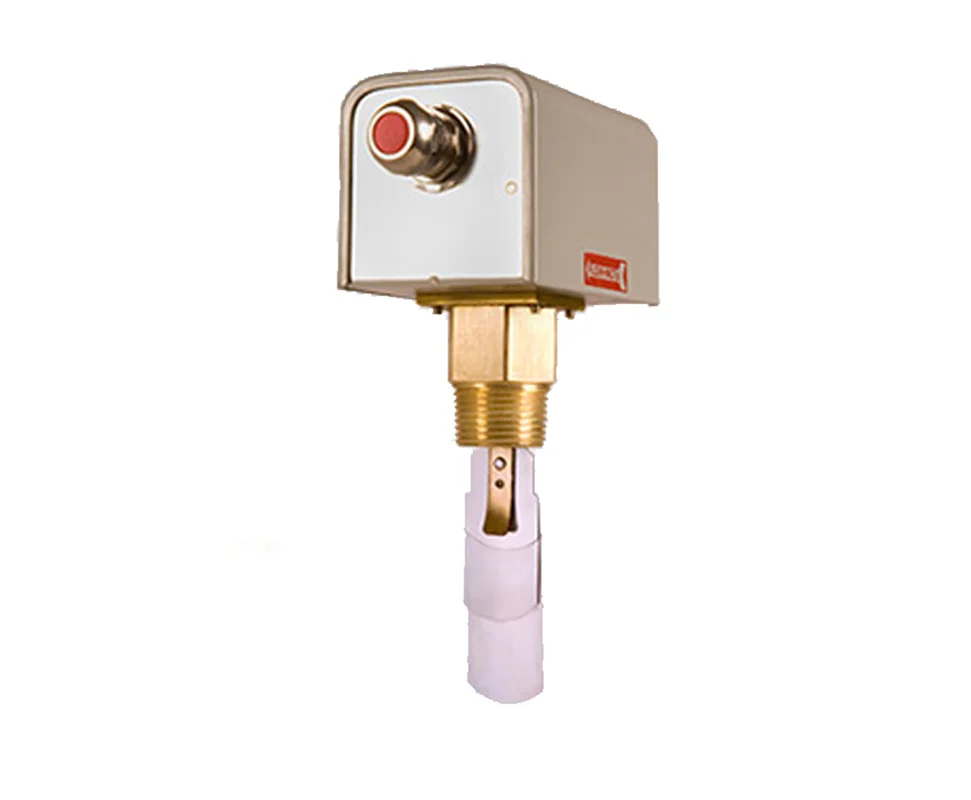

فلو سوئیچ تیپ FS 16- 02 جهت کنترل کردن سطح مایعات در ارتفاعی که آن را نصب می کنیم مورد استفاده قرار می گیرد.فلو سوئیچ تیپ FS!^- 02 در فشار نامیBar/16 بار و اتصال فلنجی و دمای کاری PN100 یا 150°C تولید می شود.از فلو سوئیچ تیپFS 16-02 در مسیر عبور در لوله های قطر یک اینچ الی هشت اینج قابل نصب و بهر برداری هست . و برای تمامی مایعات قابل استفاده هست این فلو سوئیچ دارای کنتاک قطع و وصل 16 آمپری می باشد به دلیل عدم ارتباط مکانیکی و الکتریکی بین قطعات داخل و خارج مایع، با امنیت بیشتری می‌توان این فلو را دنصب کرد. . نوسانات سریع مایع باعث قطع یا وصل مدار نمی‌شود. کلیه قطعات داخل مایع از جنس استنلس استیل بوده و دارای عمر طولانی میباشد. دستگاه در مقابل نفوذ آب دارای آب بندی کامل میباشد.

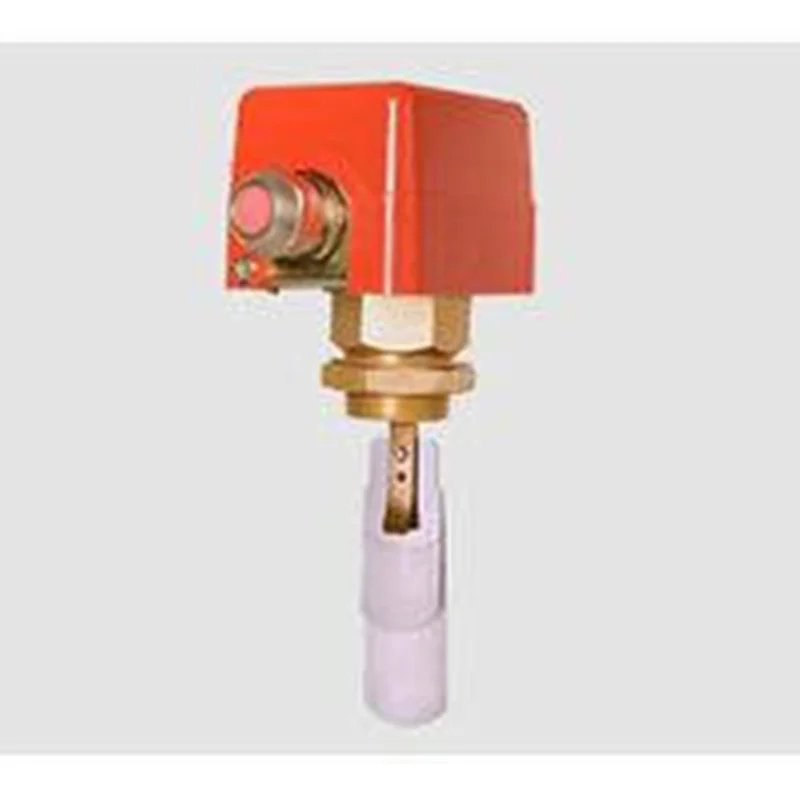

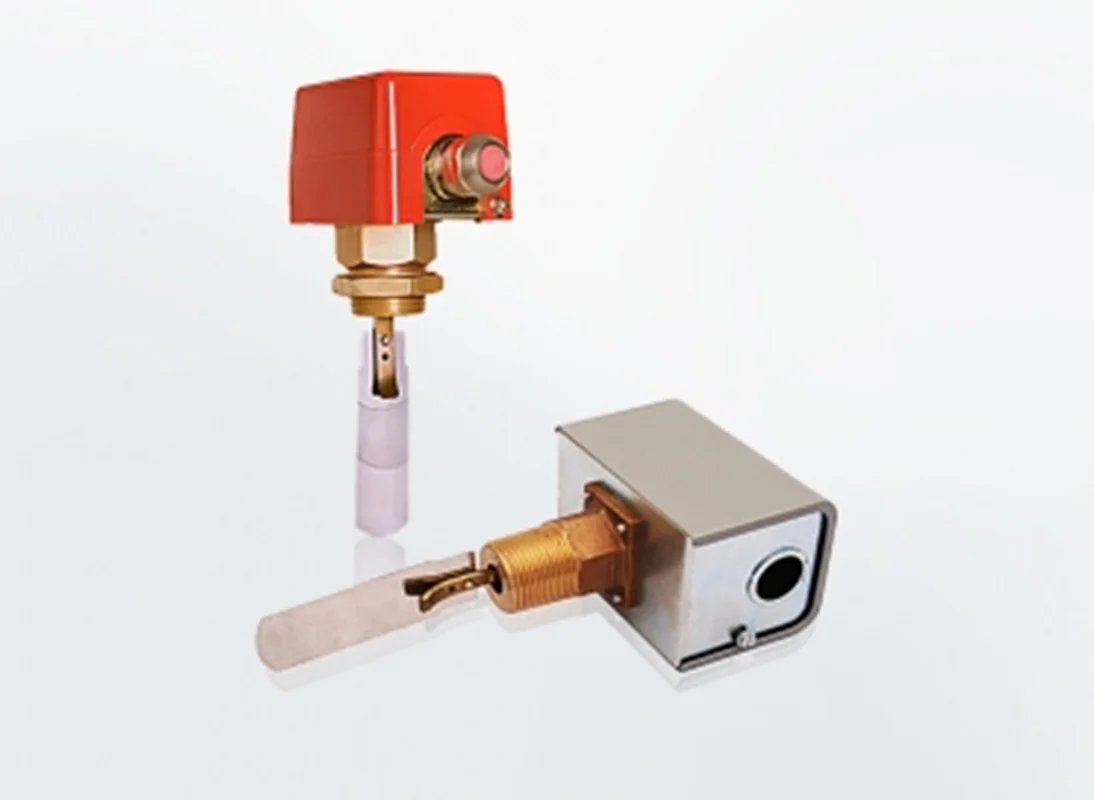

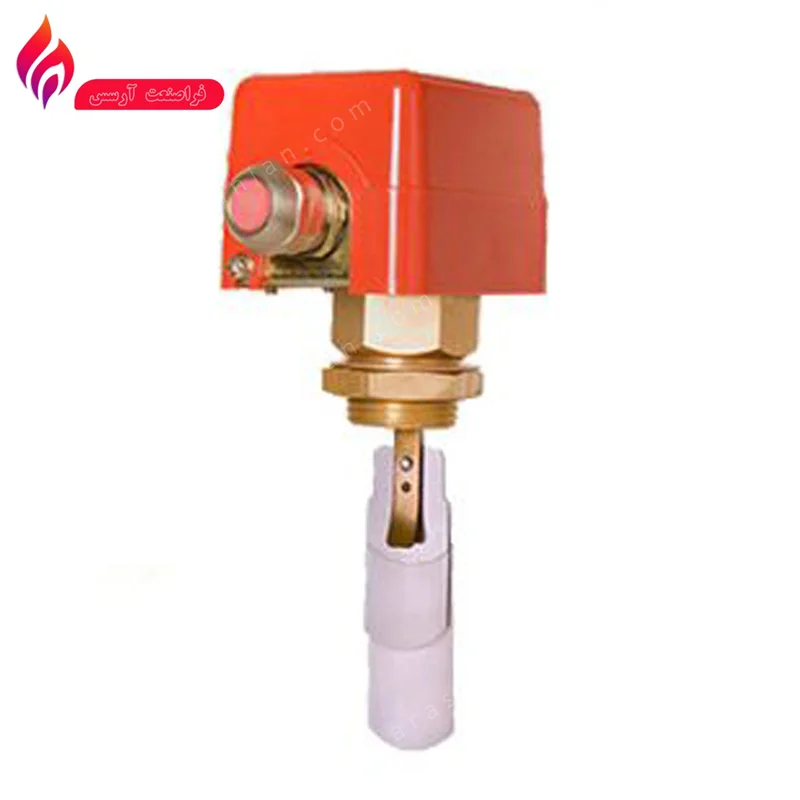

فلوسوئیچ عیوض تکنیک مدل FS 16-02
فلوسوئیچ عیوض تکنیک مدل FS 16-02 جهت سوئیچ در خطوط مایعات به کار می رود. دمای کاری این محصول 150درجه سانتیگراد می باشد. حداکثر فشار و یا فشار نامی 16 بار می باشد و نوع اتصال این محصول دنده ای می باشد.
نحوه عملکرد
نحوه عملکرد این فلوسوئیچ بر اساس فشار مایعات می باشد بدین صورت که بر اثر فشار جریان مایعات به تیغه های فلوسوئیچ، باعث حرکت اهرم متصل به تیغه ها می گردد. این حرکت ارتباطی به میکروسوئیچ داخل فلوسوئیچ منتقل می کند و آن را از حالت NO به حالت NC تغییر می دهد. در واقع از حالت کاملا باز به حالت کاملا بسته تغییر می دهند و می توان فرمان های ON و OFF را به دستگاه فرمان داد.
کاربرد
- خطوط لوله سیستم های برودتی و حرارتی
- خطوط لوله سیستم های آبرسانی
- سیستم های برودتی
- خروجی چیلر های برودتی
- مدارهای الکتریکی
- پمپ
- الکتروموتور
انواع فلوسوئیچ با کیفیت نمایندگی عیوض تکنیک در اتوماسیون جنوب با قیمتی مناسب به فروش می رسد. در صورت تمایل به خرید با ما تماس گرفته تا اطلاعات بیشتر و مشاوره فنی ما را دریافت نمایید.
لول سوئیچ عیوض تکنیک مدل ّFS 16-01
لول سوئیچ عیوض تکنیک مدل FS 16-01 جهت کنترل سطح مایعات در ارتفاعی که آن را نصب می کنیم، به کار برده می شود. فشار اسمی این دستگاه 16 بار و حداکثر دما کاری 150 درجه سانتیگراد میباشد.
نحوه عملکرد
نحوه عملکرد این لول سوئیج بر اساس الکترومکانیکی می باشد. با تغییر سطح و یا به عبارتی تغییر ارتفاع مایع، توپی متصل به این محصول به صورت عمودی بالا و پایین می شود. در اثر حرکت این توپی، ارتباطی از اهرم به آهنربایی انتهای اهرم انتقال می یابد. در نتیجه لیمیت سوئیچ تعبیه شده در داخل دستگاه را قطع یا وصل می کند. بدین صورت فرمان on/offرا به مدار های الکتریکی ارسال می کند و نجهیزات الکتریکی مختلفی را کنترل می نماید.
کاربرد فلو سوئیچ
- در مسیر لوله های مخازن آب
- در مسیر لوله تانک سوخت
- مخازن کندانس
- منابع تحت فشار
- تانک اسید
- تصفیه خانه آب در مسیر لوله های خروجی
انواع محصولات با کیفیت ایرانی در نمایندگی عیوض تکنیک به فروش می رسد. در صورتی که قصد خرید داشته باشید، می توانید با ما تماس بگیرید تا از مشاوره فنی ما برخوردار شوید و مطمئن تر خرید کنید. هم چنین می توانید سفارشات خود را به صورت خرید اینترنتی ثبت نمایید.
محصولات مرتبط
شیر کنترل فشار ورودی/فشارشکن 6 اینچ عیوض تکینک مدل PCV 23-33
لول ترانسمیتر مایع عیوض تکنیک مدل LT44
فلوسوئیچ عیوض تکنیک مدل FS 16-02
سنسور دما عیوض تکنیک مدل TS 22-31
هواگیر فلوتری ( ایر ونت ) عیوض تکنیک مدل AV13-01
شیر فشار شکن بخار عیوض تکنیک 1/2 اینچ مدل PCV 41-23
ول سوئیچ مایعات تیپ LS04 یکی از محصولات پر فروش و با کیفیت شرکت عیوض است. این محصول قابلیت اتصال به فلنج را دارد برای همین در دو نوع فلنج مقابل آهنی و فلنج مقابل استیل تولید و در بازار فروخته می‌شود. فروشگاه شیر صنعتی هر دو مدل این لول سوئیچ را جهت فروش دارد.
محصول مرتبط: لول سوئیچ مایعات تیپ LS 02
مکانیزم کاری لول سوئیچ مایعات تیپ LS04
لول سوئیچ LS-04 جهت کنترل کردن سطح مایعات در ارتفاعی که ان را نصب می‌کنیم مورد استفاده قرار می‌گیرد. اساس کار این دستگاه، الکترومکانیکی است. با تغییر سطح مایع، توپی متصل به دستگاه در جهت بالا و پایین (عمودی) به حرکت در می‌آید. این حرکت از طریق اهرم ارتباطی به آهنربای تعبیه شده در انتهای اهرم انتقال می‌یابد و موجب دفع و تغییر وضعیت آهنربای موجود در پشت فلنج و داخل محفظه می‌گردد و در نتیجه لمینت سوئیچ تعبیه شده در داخل دستگاه را قطع و یا وصل می‌نماید. بدین طریق می‌توان فرمان‌های ON-OFF را به مدارهای الکتریکی ارسال و تجهیزات الکتریکی مختلفی از جمله الکتروپمپ‌ها، سلونوئیدولوها و غیره را کنترل نمود.
محصول مرتبط: لول سوئیچ مایعات تیپ LS06
به دلیل عدم ارتباط مکانیکی و الکتریکی بین قطعات داخل و خارج مایع، با امنیت بیشتری می‌توان این لول را دنصب کرد. همچنین با توجه به سوراخ‌های تعبیه شده بر روی اهرم ارتباطی این دستگاه و با جابه جایی پین‌ها میدان بازی شناور را می‌توان تغییر داد و ارتفاع تحت کنترل قابل تنظیم است. نوسانات سریع مایع باعث قطع یا وصل مدار نمی‌شود. کلیه قطعات داخل مایع از جنس استنلس استیل بوده و دارای عمر طولانی میباشد. دستگاه در مقابل نفوذ آب دارای آب بندی کامل میباشد.
ویژگی لول سوئیچ تیپ LS-04:
- ماکزیمم فشار کاری: 10 بار
- ماکزیمم دمای کاری: 150 درجه سانتی گراد
- نحوه اتصال: special flange
- متریال توپی و میله: ss304
در صورتی درباره خرید لول سوئیچ مایعات تیپ LS04 نیاز به مشاوره دارید می‌توانید با کارشناسان فنی ما تماس بگیرید و از راهنمایی‌های آن‌ها استفاده کنید
