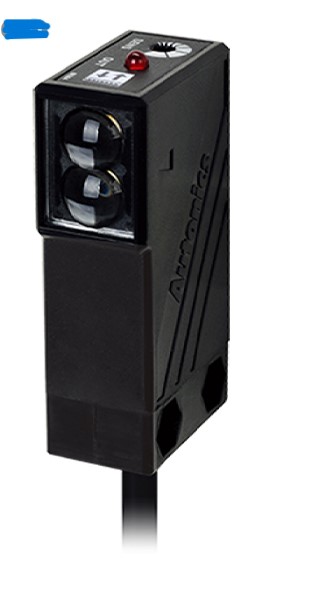

نقد و بررسی سنسور نوری رفلکتوری (PNP) فاصله دید 2 متر مدل BMS2M-MDT-P آتونیکسSensor, Photo, Retroreflective, Light & Dark On, PNP Output, 12-24 VDCاین محصول با دارا بودن نوع سنجش از نوع Diffuse Through-Beam تا فاصله حسگر 5 متری نیز می باشد. این محصول خاص همچنین یک هدف سنجش کافی و زمان پاسخ بسیار مناسب را در خود جای داده است. این محصول به دلیل ساختار قوی خود دارای طیف گسترده ای از کاربردها است و لیست طولانی از الزامات مهندسی را برآورده می کند. با توجه به اینکه از مواد مرغوب ساخته شده است، انتخاب عاقلانه ای برای خرید محسوب می شوداین محصول با در نظر گرفتن تمام ملاحظات طراحی ساخته شده است و دارای ساختار بسیار قوی است که باعث می شود حتی در شرایط سخت نیز به خوبی کار کند. این استاندارد با بسیاری از استانداردهای بین المللی مطابقت دارد و نقطه عطفی در برآوردن نیازهای فنی است. این محصول قابلیت استفاده در مقیاس بالایی دارد و عملکردی روان و بدون دردسر را برای سهولت اپراتورها فراهم می کند.
Sensing typeSensing distanceSensing targetLight sourceResponse timePower supplyCurrent consumptionSensitivity adjustmentOperation modeControl outputConnection typeEnvironment Ambient illuminationEnvironment Ambient temperatureApprovalEnvironment Ambient humidityMaterialAccessories IndividualAccessories CommonWeight
| Retroreflective type |
| 2m(MS-2) |
| Opaque material of min. Ø60mm |
| Infrared LED(940nm) |
| Max. 1ms |
12-24VDC  ±10%(ripple P-P: max. 10%) |
| Max. 45mA |
| Sensitivity adjuster |
| Light ON/Dark ON(set by control wire) |
| PNP open collector |
| Cable type(Ø5, 2m) |
| Sunlight: Max. 11,000lx, Incandescent lamp: Max. 3,000lx (received illumination) |
| -10 to 60℃, storage: -25 to 70℃ |
 |
| 35 to 85% RH, storage: 35 to 85% RH |
| Case: Acrylonitrile butadiene styrene, Sensing part: Acryl, Bracket: Steel plate cold commercial, Bolt: Steel chromium molybdenum, Nut: Steel chromium molybdenum |
| Reflector(MS-2), Adjuster driver |
| Fixing bracket, Bolts, Nuts |
| Approx. 110g |
| Photoelectric Sensor | |
| Type | Small and light (old) type |
| Sensing type | Retroreflective |
| Sensing distance | 0.1 - 2 m |
| Power supply | 12 - 24 VDC |
| Operation mode | Light & Dark On |
| Control output | PNP |
سنسور های نوری رفلکتوری (Retro-Reflection)
در ساختار داخلی سنسور های نوری رفلکتوری ، فرستنده (Emitter) و گیرنده (Receiver) در داخل یک قطعه تعبیه شده اند. در مقابل سنسور و در فاصله مشخصی قطعه ای شفاف و منعکس کننده نور به نام رفلکتور (اصطلاحا آیینه ) قرار میگیرد که نور تابش شده توسط فرستنده را با زاویه خاصی به گیرنده ارسال میکند. در این حالت گیرنده سیگنال خاصی را ارسال نمیکند. زمانی که قطعه ای میان سنسور و رفلکتور قرار بگیرد ، بازتاب نور رفلکتور را قطع کرده و نوری به گیرنده نمیرسد . در این حالت سنسور خروجی الکتریکی تولید میکند . از ویژگی های آن اینست که این نوع سنسور تخت تاثیر رنگ زاویه و جنس اجسام قرار نمیگیرد. فاصله سوییچینگ سنسور های رفلکتوری بیشتر از سنسور های یکطرفه میباشد.
در سنسور های نوری قابلیتی به نام Light ON – Dark ON وجود دارد که به مختصر به توضیح آن میپردازیم :
Light ON (LO): به این معنی است که خروجی سنسور تنها زمنی فعال شده و سیگنال میفرستد که نور دریافت کند. این حالت بیشتر در سنسور های یکطرفه بدون آیینه (Diffuse Reflective Type) استفاده میشود.
Dark ON (DO): به این معنی است که خروجی سنسور تنها زمانی فعال میشود و سیگنال خروجی ارسال میکند که گیرنده سنسور نوری دریافت نکند ، یعنی زمانی که نور دریافتی گیرنده قطع شود سنسور سیگنال ارسال میکند. این حالت بیشتر در سنسور های یکطرفه آیینه دار (Retro-Reflection) و سنسور های دو طرفه (Through Beam) استفاده میشود.
از مزایای سنسور های نوری میتوان به موارد زیر اشاره کرد :
- قابلیت تشخیص اجسام از فواصل بالا
- وجود انواع مختلف و تنوع بالا در جنس بدنه نوع عملکرد و شلک ظاهری
- میتوان از آنها تقریبا برای تشخیص هر جسمی استفاده کرد
- به دلیل نبود قطعات و مکانیزم های مکانیکی زمن پاسخ و عملکرد بسیار بالایی دارند
- امکان شناسایی اجسام بسیار کوچک
- طول عمر بالا. زیرا احتمال آسیب دیدن به دلیل نبود قطعات مکانیکی و شناسایی از فاصله زیاد بسیار کاهش میابد.
موارد کاربرد سنسور های فتوالکتریک :
- توربین های بادی جهت نظارت بر پره های توربین
- درب ورودی آسانسور و درب های اتوماتیک کنترل تردد
- جهت شناسایی شیشه و بطری های خالی در خطوط تولید
- صنایع بسته بندی
- در کارواش های اتوماتیک جهت کنترل حرکت ماشینپ
- در گیت ورودی برای تشخیص ورود و خروج اشخاص
- نظارت بر قدرت خط – نظارت چاه – سیستم های دریایی
- پروژه های ساخت ، خط لوله ، تعمیر نگهداری صنایع نفت و گاز
جهت دانلود فایل کاتالوگ به انتهای صفحه مراجعه نمایید.
مشخصات محصول
| نوع خروجی سنسور | PNP |
| سایر ویژگی ها | قابلیت تنظیم حساسیت |
| ولتاژ کاری | 12 - 24 VDC |
| گارانتی | گارانتی اصالت و سلامت فیزیکی کالا |
| درجه حفاظت | IP20 |
| مدل | BMS2M-MDT-P |
| حالت پیش فرض سنسور | Light ON یا Dark ON ( قابل تنظیم ) |
| نوع ولتاژ ورودی | DC |
| بازه عملکرد سنسور (میلیمتر) | 2000 |
| اتصال سنسور | سه سیم |
| شکل سنسور | مکعبی (مستطیل) |
| نوع سنسور نوری | رفت و برگشت |
| نوع خرورجی سنسور | PNP |
| وزن | 180 گرم |
