رله ولتاژ Woodward XU2-AC یک رله نظارتی دیجیتال است برای محافظت سیستم‌های برقی در برابر ولتاژ بیش از حد (Over-voltage) و کمبود ولتاژ (Under-voltage)، مخصوصاً در سیستم‌های سه‌فاز (یا دو و چهار سیمه) و هم چنین برای تشخیص توالی فازها. dsgenterprisesltd.com+3Eurolaite+3saniyacontrolsystems.com+3در زیر ویژگی‌ها و مشخصات کلیدی این رله همراه با عملکرد آن شرح داده شده:مشخصات ولتاژموردمقدارولتاژ نامی قابل تنظیم (Rated voltage, Un)یکی از مقادیر زیر انتخاب می‌شود: 100 V، 110 V، 230 V، 400 V (فاز-به-فاز) saulcontrol+3Eurolaite+34.imimg.com+3ولتاژ کمکی (Auxiliary supply)دو حالت دارد: • از طریق A1/A2: 19-55 V DC Eurolaite+2saulcontrol+2 • از طریق A1/A3: 36-520 V AC یا 50-750 V DC Eurolaite+2saulcontrol+2محدوده فرکانس عملکردیبین 35 تا 78 Hz (در حالت عادی) Eurolaite+1. 6. قابلیت‌هاتشخیص ولتاژ بیش از حد و کمتر از حد مجازانتخاب بین اندازه‌گیری فاز به فاز یا فاز به نول کنترل توالی فازها (Phase sequence monitoring)رله خروجی با یک کنتاکت Changeover (NO/NC)
رله ولتاژ Woodward XU2-AC یک رله نظارتی دیجیتال است برای محافظت سیستم‌های برقی در برابر ولتاژ بیش از حد (Over-voltage) و کمبود ولتاژ (Under-voltage)، مخصوصاً در سیستم‌های سه‌فاز (یا دو و چهار سیمه) و هم چنین برای تشخیص توالی فازها. dsgenterprisesltd.com+3Eurolaite+3saniyacontrolsystems.com+3
در زیر ویژگی‌ها و مشخصات کلیدی این رله همراه با عملکرد آن شرح داده شده: Google
مشخصات ولتاژ
موردمقدار
| ولتاژ نامی قابل تنظیم (Rated voltage, Un) | یکی از مقادیر زیر انتخاب می‌شود: 100 V، 110 V، 230 V، 400 V (فاز-به-فاز) saulcontrol+3Eurolaite+34.imimg.com+3 |
| ولتاژ کمکی (Auxiliary supply) | دو حالت دارد: • از طریق A1/A2: 19-55 V DC Eurolaite+2saulcontrol+2 • از طریق A1/A3: 36-520 V AC یا 50-750 V DC Eurolaite+2saulcontrol+2 |
| محدوده فرکانس عملکردی | بین 35 تا 78 Hz (در حالت عادی) Eurolaite+1 |
تنظیمات و عملکردها
- رله دارای مدارهای جداگانه برای تشخیص ولتاژ بیش از حد (U>) و ولتاژ کمتر از حد (U<) است، که هر کدام با مقدار فعال‌سازی (pickup) خاص و تأخیر زمانی قابل تنظیم هستند. Eurolaite+1
- تنظیم مقدار ولتاژ کم و زیاد:
• U< (ولتاژ پایین‌تر از حد): بین 75% تا 105% از Un Eurolaite+1
• U> (ولتاژ بالاتر از حد): بین 95% تا 125% از Un Eurolaite+1 - هیسترزیس (Hysteresis) قابل تنظیم است برای جلوگیری از نوسان یا قطع و وصل‌های مکرر: مقادیری مثل 3٪، 6٪ یا 10٪ انتخاب می‌شود. Eurolaite
- تأخیر زمانی (Time delay) برای واکنش در برابر قطعۀ بیش‌ازحد یا کمبود ولتاژ قابل تنظیم است:
• اگر DIP-سوئیچ حالت تأخیر کوچک باشد، بازۀ تأخیر از 0 تا 1 ثانیه Eurolaite
• اگر سوئیچ فعال شده باشد، می‌تواند تا 10 ثانیه افزایش یابد. Eurolaite - قابلیت انتخاب بین اندازه‌گیری ولتاژ فاز-به-فاز یا فاز-به-نول Eurolaite+1
- نظارت بر ترتیب فازها (Phase sequence) که اگر ترتیب فازها اشتباه باشد (مثلاً در حالت اتصال سه فاز)، رله هشدار یا تریپ می‌دهد. این حالت قابل فعال یا غیر فعال شدن است. Eurolaite+1
استفاده‌ها و موارد عملی
- برای محافظت ژنراتورها، موتورها، و سایر مصرف‌کننده‌ها در مواقعی که ولتاژ شبکه ناپایدار باشد.
- جلوگیری از صدمه‌دیدن تجهیزات برقی ناشی از ولتاژ بالا (که ممکن است عایق‌ها را خراب کند) یا ولتاژ پایین (که ممکن است باعث کار کرد نامناسب موتور یا کاهش عمر قطعات گردد).
- تضمین اینکه توالی فازها درست باشد، مخصوصاً در موتورهای سه‌فاز، تا جلوی چرخش معکوس جلوگیری شود.
ا🔹 دیتاشیت رله ولتاژ Woodward XU2-AC
1. معرفی

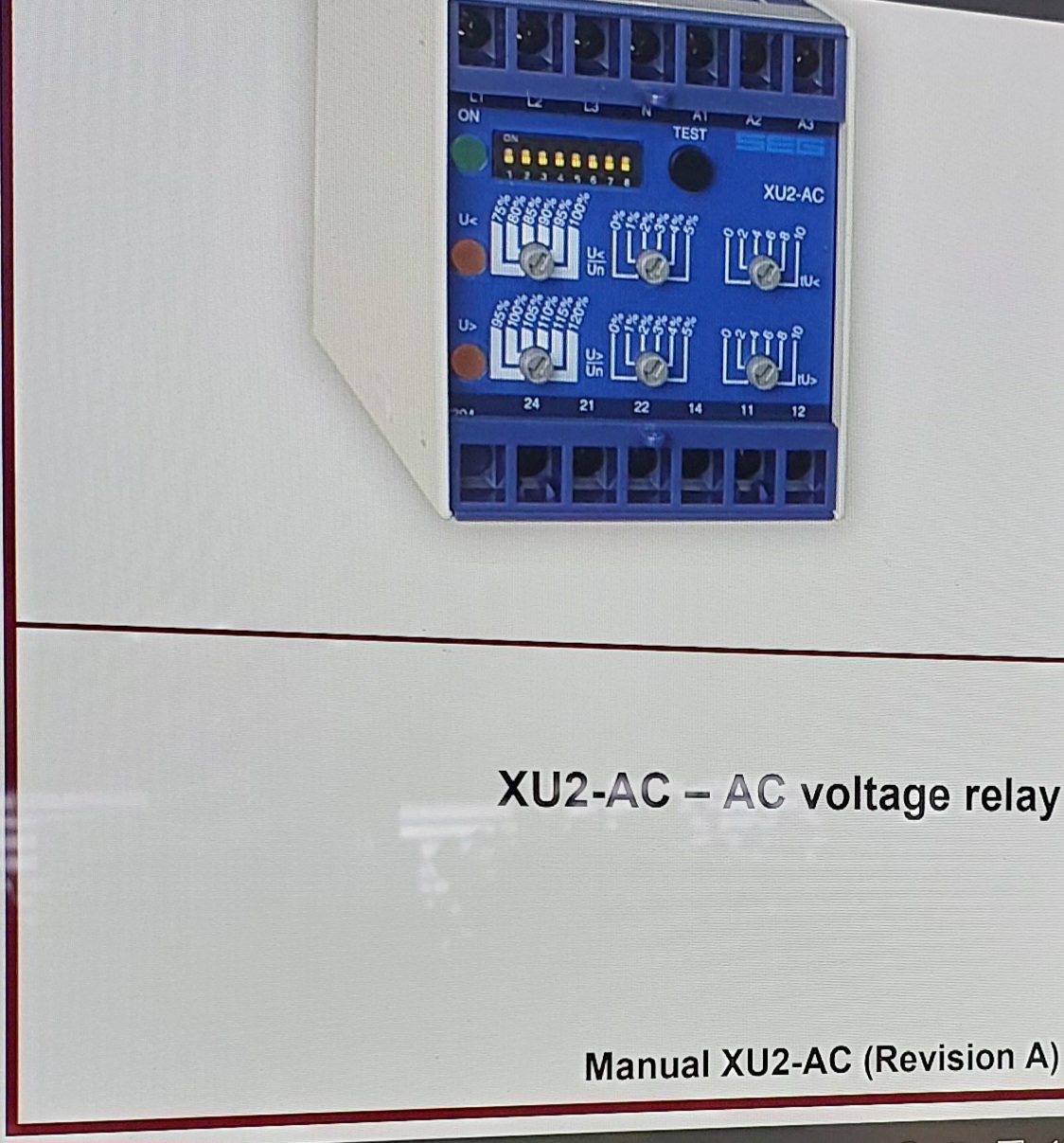

رله XU2-AC یک رله حفاظتی دیجیتال است برای نظارت و محافظت از شبکه‌های AC تک‌فاز و سه‌فاز. این رله از تجهیزات در برابر کمبود ولتاژ (U<) و بیش‌ولتاژ (U>) محافظت می‌کند و قابلیت کنترل توالی فازها را هم دارد.
2. ولتاژ نامی و تغذیه
- ولتاژ نامی قابل انتخاب (Un):
🔹 100 V، 110 V، 230 V، یا 400 V (بین فازها) - منبع تغذیه (Auxiliary supply):
🔹 از ترمینال A1/A2: بین 19 تا 55 ولت DC
🔹 از ترمینال A1/A3: بین 36 تا 520 ولت AC یا 50 تا 750 ولت DC - فرکانس کاری: 35 تا 78 هرتز
3. محدوده تنظیم ولتاژ
- حد پایین (Under-voltage): 75% تا 105% از Un
- حد بالا (Over-voltage): 95% تا 125% از Un
4. هیسترزیس (Hysteresis)
برای جلوگیری از قطع و وصل‌های مکرر هنگام نوسانات کوچک، می‌توان مقدار هیسترزیس را انتخاب کرد:
🔹 3%، 6% یا 10%
5. تأخیر زمانی
- حالت عادی: 0 تا 1 ثانیه
- با فعال‌کردن DIP-سوئیچ: تا 10 ثانیه قابل تنظیم است
6. قابلیت‌ها
- تشخیص ولتاژ بیش از حد و کمتر از حد مجاز
- انتخاب بین اندازه‌گیری فاز به فاز یا فاز به نول
- کنترل توالی فازها (Phase sequence monitoring)
- رله خروجی با یک کنتاکت Changeover (NO/NC)
7. موارد کاربرد
- حفاظت موتورهای سه‌فاز در برابر کاهش یا افزایش ولتاژ
- جلوگیری از چرخش معکوس موتور با کنترل توالی فاز
- حفاظت ژنراتور، ترانسفورماتور و شبکه‌های توزیع
- استفاده در سیستم‌های صنعتی، ساختمانی و نیروگاهی
آالا بخش اتصالات ترمینال‌ها و تنظیمات DIP-سوئیچ‌ها
🔹 اتصالات ترمینال رله Woodward XU2-AC
1. ورودی ولتاژ اندازه‌گیری (برای نظارت)
- L1, L2, L3, N → اتصال به شبکه سه‌فاز یا تک‌فاز
- در سیستم سه‌فاز: از L1, L2, L3 استفاده می‌شود.
- در سیستم تک‌فاز: معمولاً L1 و N وصل می‌شوند.
2. منبع تغذیه کمکی (Auxiliary supply)
- A1 / A2 → تغذیه DC بین 19 تا 55 ولت
- A1 / A3 → تغذیه AC یا DC گسترده (36–520V AC یا 50–750V DC)
3. خروجی رله
- 15 / 16 / 18 → کنتاکت Changeover (SPDT)
- 15 → مشترک (COM)
- 16 → نرمال باز (NO)
- 18 → نرمال بسته (NC)
🔹 تنظیمات DIP-Switch
رله XU2-AC در جلوی دستگاه DIP-Switch و پتانسیومتر (knob) دارد.
🟢 DIP-Switch
- S1 → انتخاب نوع اندازه‌گیری ولتاژ:
- ON = فاز به نول (Phase-to-Neutral)
- OFF = فاز به فاز (Phase-to-Phase)
- S2 → فعال یا غیر فعال کردن نظارت توالی فاز (Phase sequence):
- ON = کنترل توالی فاز فعال است
- OFF = کنترل توالی فاز غیر فعال است
- S3 → انتخاب محدوده تأخیر زمانی:
- OFF = تأخیر 0…1 ثانیه
- ON = تأخیر 0…10 ثانیه
- S4 → انتخاب مقدار هیسترزیس (Hysteresis):
- OFF = 3%
- ON = 6% یا 10% (بسته به مدل دقیق)
🔹 پتانسیومترهای تنظیم
روی صفحه جلویی دستگاه چند ولوم وجود دارد:
- U< → مقدار ولتاژ حد پایین (Under voltage)
- U> → مقدار ولتاژ حد بالا (Over voltage)
- t → تنظیم زمان تأخیر
🔹 چراغ‌های LED وضعیت
- LED سبز → تغذیه و عملکرد عادی
- LED قرمز → فعال شدن حفاظت (Trip)
- LED زرد → هشدار یا عملکرد یکی از توابع حفاظتی
📌 به زبان ساده:
این رله مثل یک محافظ دیجیتال پیشرفته سه‌فاز عمل می‌کند که می‌توانی دقیقاً مشخص کنی چه ولتاژی پایین یا بالا در نظر گرفته شود و چه زمانی پس از رخداد خطا دستگاه فرمان قطع بدهد.
دیاگرام تصویری از سیم‌بندی و DIP-Switch
