رله SSR تکفاز 10 آمپر (DC to AC) کاکن KACON KMSR-DS0104

مقالات

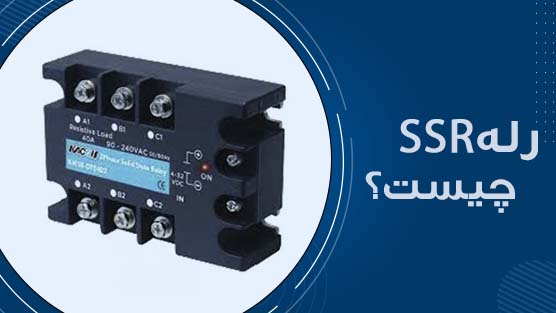

رله SSR چیست؟

رله SSR چیست؟

مقدمه

 رله SSR مخفف (solid state relay) یک عنصر الکترونیکی نیمه هادی و یک سوئیچ الکترونیکی است .این نوع رله عملکردی مشابه کنتاکتور یا رله الکترومکانیکی دارد و از عناصر نیمه هادی قدرت مانند تریستور ، ترایاک و ترانزیستور تشکیل شده و برای تغییر جریان تا 100 آمپر مورد استفاده قرار میگیرد . رله ssr   قادر است با یک سیگنال الکتریکی با ولتاژ پایین در ورودی ، بارها AC  و DC را در خروجی خود سوییچ کند.

 این نوع  رله در دو مدل تک فاز و سه فاز و به صورت آنالوگ و دیجیتال ساخته می شود. ساختمان این نوع رله ها  از دو بخش مدار فرمان و مدار قدرت تشکیل شده است که به وسیله یک ایزوله نوری از یکدیگر جدا شده و در هنگام سوئیچ از نیمه هادی ها استفاده می شود و باید این را در نظر گرفت در هنگام کار  دمای این رله ها بالا رفته و  امکان سوختن وجود دارد و برای جلوگیری از سوختن باید از یک هیت سینک استفاده کرد.

با توجه به نیمه هادی بودن عناصر رله SSR  ،سرعت قطع و وصل و پاسخگویی این رله در مقایسه با مدل های مکانیکی بسیار سریع تر بوده (سرعت عملکرد این رله بسیار بالا و بین 1 تا 100 نانو ثانیه است) و در نتیجه می توان از آن در مدارهای لحظه ای استفاده کرد.

جمع‌بندی

SSR Bacon تکفاز 10 آمپر یک انتخاب حرفه‌ای، مطمئن و باکیفیت برای کنترل بارهای AC است. این محصول با طراحی مهندسی‌شده، دوام بالا، نصب آسان و عملکرد بی‌نقص، یکی از بهترین گزینه‌ها برای استفاده در تابلوهای برق صنعتی و سیستم‌های کنترلی دقیق محسوب می‌شود.

در اتوماسیون جنوب این محصول به صورت اورجینال، تست‌شده و با مشاوره فنی کامل ارائه می‌شود تا مشتریان بتوانند مناسب‌ترین تجهیزات را برای پروژه‌های صنعتی خود انتخاب کنند.

ویژگی های رله SSR

رله‌های اس‌اس‌آر (Solid State Relays)، به عنوان دستگاه‌های الکترونیکی قدرتمند، در کنترل و انتقال بار در سیستم‌های الکتریکی و الکترونیکی استفاده می‌شوند. این رله‌ها دارای ویژگی‌هایی از قبیل عملکرد بدون صدا، بدون سایش، سرعت عمل بالا، و عمر طولانی هستند. انواع مختلفی از رله‌های اس‌اس‌آر وجود دارند که شامل رله‌های حالت جامد (SSR)، رله‌های تریاک، و رله‌های موسفت می‌شوند. رله‌های اس‌اس‌آر به دلیل عدم وجود قطعات متحرک و عملکرد استاتیک، از پایداری بالا، سرعت بالا، و دقت بالایی برخوردارند. این ویژگی‌ها آنها را به گزینه ایده‌آلی برای کاربردهایی که نیاز به کنترل دقیق و سریع بارهای الکتریکی دارند، تبدیل کرده است.

 کاربردهای رله SSR :

1. کنترل دما: استفاده در سیستم‌های کنترل دما و اتوماسیون صنعتی برای کنترل و نظارت بر دما در فضاهای صنعتی و آزمایشگاهی.

2. کنترل بارهای الکتریکی: استفاده در کنترل بارهای الکتریکی مانند موتورها، لامپ‌ها، پمپ‌ها و سایر وسایل برقی در خودروها، صنایع و ابزارهای الکتریکی.

3. کنترل نور: استفاده در سیستم‌های روشنایی و نورپردازی برای کنترل نوردهی و روشنایی در محیط‌های مختلف.

4. سیستم‌های امنیتی: استفاده در سیستم‌های امنیتی برای کنترل دسترسی، آژیرها، دوربین‌های مداربسته و سیستم‌های اعلام حریق.

5. صنایع خودروسازی: استفاده در سیستم‌های الکتریکی و الکترونیکی خودروها برای کنترل سیستم‌های جانبی مانند دستگاه‌های رانندگی، روشنایی، و سیستم‌های تهویه.

6. اتوماسیون صنعتی: استفاده در سیستم‌های اتوماسیون صنعتی برای کنترل و مانیتورینگ فرآیندهای تولید و سیستم‌های توزیع

مزایا استفاده از رله SSR :

از جمله مزایای این نوع رله نسبت به رله الکترومکانیکی میتوان به مقاومت بالا در برابر لرزش و ضربه و عایق ، تعداد دفعات قطع و وصل بالا (حدود ۷۸ بار در ثانیه ) ، نداشتن سر صدا و جرقه و نویز، ابعاد فیزیکی کوچک ، طول عمر بالا اشاره کرد.

معایب استفاده از رله SSR :

• حساسیت بالا نسبت به اتصال های کوتاه که باعث سوختن می شود
• ناتوانی در سوئیچ پایین
• ایجاد گرما در هنگام کار و نیاز به هیت سینک
• قیمت بالا
• نویز و هارمونیک

سخن آخر

رله‌های اس‌اس‌آر با انواع مختلفی که ارائه شد، هرکدام ویژگی‌ها و کاربردهای منحصر به فردی دارند که می‌توانند به طور موثر در انتقال و کنترل بارهای الکتریکی استفاده شوند. این تنوع در انواع رله‌ها، امکان انتخاب بهترین گزینه براساس نیازهای مشخص هر کاربرد را فراهم می‌کند. با توجه به ویژگی‌هایی همچون سرعت عمل، دقت کنترل، و قابلیت تنظیم، انتخاب مناسبی برای هر نوع کاربرد قابل ارائه است.رله ssr در برند ها و قیمت های مختلفی در بازار وجود دارد برخی از این برند ها هانیول ، اشنایدر ، کاکن ، الکتروکهربا ، فوتک و… است.

 برای خرید رله ssr به سایت اتوماسیون جنوب مراجعه کنید و یا از طریق لینک زیر با کارشناسان ما در ارتباط باشید.

رله SSR کاکن

از دیگر محصولات باکیفیت برند کاکن رله حالت جامد (Solid State Ralay) یا به عبارتی SSR می باشد. رله اس اس ار کاکن Kacon در 5 سری مختلف طراحی و تولید شده اند. سری تکفاز KMSR (اقتصادی)، سری سه فاز KMSR (اقتصادی)، سری تکفاز و باریک KMSR (اقتصادی)، سری تکفاز KSR (خروجی آلارم) و ssr سه فاز کاکن KSR (خروجی آلارم). در ادامه به معرفی سری های اقتصادی KMSR می پردازیم. قبل از معرفی باید ویژگی های مهم برای انتخاب SSR را در نظر بگیریم :

1. ولتاژ کنترلی: رنج ولتاژ و DC یا AC بودن آن
2. تعداد فاز : تک فاز یا سه فاز
3. ولتاژ سوئیچینگ : نوع AC یا DC بودن و رنج آن
4. جریان سوئیچینگ

SSR تکفاز KMSR کاکن

رله SSR تکفاز کاکن سری KMSR دارای پوشش محافظ برای ایمنی و همچنین نشانگر برای بررسی عملکرد می باشد. جریان سوییچینگ SSR فوق بسته به مدلی که طراحی و تولید شده از 5 تا 100 آمپر می باشد.

❶ ولتاژ کنترل     D: 4 ~ 32VDC   A: 90 ~ 265VAC
❷ نوع خروجی     S: تکفاز     D: DC
❸ جریان سوئیچینگ

Current:  005: 5A    010: 10A   020: 20A   025: 25A   030: 30A   040: 40A   050: 50A   060: 60A   100: 100A

❹ ولتاژ سوئیچینگ

AC 2: 90 ~ 240VAC    4: 90 ~ 480VAC
DC 5: 50VDC

SSR سه فاز کاکن سری  KMSR

رله SSR سه فاز کاکن سری KMSR دارای نشانگر برای بررسی عملکرد می باشد. ولتاژ سوئیچینگ از 90 تا 240 ولت AC و 90 تا 480 ولت AC می باشد.

❶ ولتاژ کنترل     D: 4 ~ 32VDC   A: 90 ~ 265VAC
❷ نوع خروجی     T: سه فاز
❸ جریان سوئیچینگ

Current: 010: 10A   020: 20A   025: 25A   030: 30A   040: 40A   050: 50A   060: 60A   100: 100A

❹ ولتاژ سوئیچینگ

AC 2: 90 ~ 240VAC    4: 90 ~ 480VAC

جهت دانلود کاتالوگ اس اس ار سه فاز کاکن سری KMSR اینج کلیک کنید.

جهت دانلود کاتالوگ رله حالت جامد تک فاز کاکن سری KMSR اینج کلیک کنید.

بیشتر بخوانید:

فروش انواع رله ssr و مقایسه ویژگی آنها

معرفی انواع رلهssr امرون

معرفی SSR آتونیکس

SSR کاکن KACON چیست ؟

رله حالت جامد (Solid State Ralay) یا به عبارتی SSR می باشد. رله اس اس ار کاکن Kacon در 5 سری مختلف طراحی و تولید شده اند. سری تکفاز KMSR (اقتصادی)، سری سه فاز KMSR (اقتصادی)، سری تکفاز و باریک KMSR (اقتصادی)، سری تکفاز KSR (خروجی آلارم) و ssr سه فاز کاکن KSR (خروجی آلارم).

معرفی کامل SSR KACON تکفاز ده آمپر – رله حالت جامد صنعتی با دوام و پایداری بالا

رله SSR تکفاز KACON با جریان نامی 10 آمپر از محصولات محبوب و باکیفیت در حوزه کنترل صنعتی و اتوماسیون برق است. این رله حالت جامد با طراحی مهندسی‌شده و استفاده از تکنولوژی Solid State جایگزینی مدرن، بی‌صدا و بسیار بادوام برای رله‌های الکترومکانیکی سنتی به‌شمار می‌رود.

در کاربردهایی که نیاز به سوییچینگ سریع، طول عمر بالا، دقت عالی و حذف نویز مکانیکی وجود دارد، SSR ده‌آمپر KACON انتخابی ایده‌آل برای تابلوهای برق صنعتی و سیستم‌های کنترل پیشرفته محسوب می‌شود.

ویژگی‌های برتر SSR KACON تکفاز 10A

🔹 1. تکنولوژی کامل حالت جامد

رله حالت جامد KACON بدون قطعات مکانیکی کار می‌کند و مزایای زیر را فراهم می‌کند:

• عملکرد کاملاً بی‌صدا
• طول عمر چندین برابر بیشتر از رله‌های مکانیکی
• تحمل بالا در برابر ضربه، لرزش و محیط‌های صنعتی
• قابلیت سوییچینگ مداوم با چرخه‌های بسیار زیاد

🔹 2. جریان خروجی واقعی 10 آمپر

SSR KACON با توانایی تحمل 10A واقعی برای بارهای تکفاز AC مناسب است، مانند:

• هیترها و المنت‌های حرارتی
• پمپ‌ها و موتورها
• دستگاه‌های بسته‌بندی
• تجهیزات حرارتی و CNC
• سیستم‌های روشنایی صنعتی

🔹 3. خروجی AC با تکنولوژی Zero Crossing

استفاده از تکنولوژی قطع و وصل در لحظه عبور از صفر باعث:

• کاهش ضربه و تنش به بار
• افزایش عمر SSR
• کاهش نویز الکتریکی
• عملکرد بسیار نرم و پایدار

🔹 4. ورودی DC ایزوله‌شده با اپتوکوپلر

تحریک ورودی با ولتاژ 3–32V DC انجام می‌شود و به وسیله اپتوکوپلر ایزوله شده است؛ این ویژگی:

• امنیت کامل PLC، کنترلرها و میکروکنترلر را تضمین می‌کند
• باعث حذف تداخل و نویز برگشتی می‌شود

🔹 5. طراحی صنعتی با هیت‌سینک مناسب

بدنه آلومینیومی SSR KACON برای انتقال حرارت بهینه طراحی شده و امکان نصب روی انواع هیت‌سینک استاندارد را دارد. این موضوع عملکرد پایدار در بار کامل را تضمین می‌کند.

مشخصات فنی SSR KACON تکفاز 10A

مشخصات مقدار / توضیح

کاربردهای SSR KACON 10A

• کنترل دما و المنت‌ها
• دستگاه‌های صنعتی بسته‌بندی و برش
• سیستم‌های کنترل روشنایی
• پروژه‌های اتوماسیون صنعتی
• تجهیزات گرمایشی و حرارتی
• ماشین‌آلات CNC و تزریق پلاستیک

مزایای SSR KACON نسبت به رله‌های مکانیکی

• عملکرد کاملاً Silent
• عمر بسیار طولانی
• بدون تماس مکانیکی و بدون جرقه
• سرعت سوییچینگ بالا
• پایداری عالی در محیط‌های صنعتی

جمع‌بندی

SSR تکفاز KACON مدل 10 آمپر یک گزینه حرفه‌ای و قابل‌اعتماد برای کنترل بارهای AC در سیستم‌های اتوماسیون صنعتی است. این محصول با کیفیت ساخت بالا، پایداری فوق‌العاده، نصب آسان و سوییچینگ سالم و بی‌صدا به‌عنوان یکی از گزینه‌های محبوب مهندسان برق صنعتی شناخته می‌شود.

در اتوماسیون جنوب این محصول با گارانتی اصالت و مشاوره تخصصی ارائه می‌شود تا انتخابی دقیق و مناسب برای پروژه‌های صنعتی فراهم گردد.

🔥 **قدرت، دقت و عمر بی‌نهایت…

همه در یک رله حالت جامد!
SSR تکفاز 10 آمپر KACON**

اگر به دنبال کنترلی بی‌صدا، دقیق، بدون استهلاک و کاملاً مطمئن هستید، رله حالت جامد KACON همان انتخابی است که مهندسان حرفه‌ای برق صنعتی به آن اعتماد می‌کنند.

SSR KACON با طراحی کره‌ای و کیفیتی که سال‌ها در صنعت امتحان خود را پس داده، بهترین راه‌حل برای کنترل انواع بارهای AC در تابلوهای برق و سیستم‌های اتوماسیون است.

🌟 چرا SSR KACON انتخاب اول متخصصان است؟

✅ ۱. کاملاً بی‌صدا – عملکرد نرم و حرفه‌ای

دیگر خبری از صدای تق‌تق رله‌های مکانیکی نیست!
KACON با تکنولوژی Solid State، سوییچینگ را کاملاً بی‌صدا و بدون شوک انجام می‌دهد.

✅ ۲. عمر فوق‌العاده طولانی

بدون قطعات متحرک = بدون خرابی، بدون گیر کردن، بدون جرقه
این رله برای کارهای مداوم و طولانی‌مدت طراحی شده است.

✅ ۳. Zero Crossing واقعی

قطع و وصل در لحظه عبور از صفر، یعنی:

• سوییچینگ کاملاً نرم
• کاهش تنش الکتریکی
• سلامت بیشتر بار
• پایداری عالی در هیترها و المنت‌ها

✅ ۴. تحریک ورودی آسان و ایمن

ورودی 3–32V DC با ایزولاسیون اپتوکوپلری:
امن برای PLC، کنترلرها و سیستم‌های فرمان حساس.

✅ ۵. انتخابی ایده‌آل برای هیترها، المنت‌ها و دستگاه‌های صنعتی

از دستگاه بسته‌بندی گرفته تا تجهیزات حرارتی و CNC…
KACON همیشه عملکردی پایدار، خنک و قابل اعتماد ارائه می‌دهد.

⚙️ کاربردها

• کنترل المنت‌ها و هیترهای صنعتی
• ماشین‌آلات بسته‌بندی
• دستگاه برش، پرس، تزریق پلاستیک
• تجهیزات اتوماسیون و کنترل دما
• روشنایی صنعتی و سوییچینگ سریع

💎 چرا SSR KACON را از اتوماسیون جنوب تهیه کنیم؟

✔️ تضمین اصالت و کیفیت
✔️ موجودی دائمی و قیمت رقابتی
✔️ مشاوره تخصصی برای انتخاب رله مناسب
✔️ ارسال سریع به سراسر کشور

✨ SSR KACON — کوچک، قدرتمند، و ساخته شده برای عمر طولانی!

اگر به دنبال محصولی هستید که سال‌ها بدون کوچک‌ترین مشکل برای شما کار کند،
SSR تکفاز 10A KACON دقیقاً همان چیزی است که باید انتخاب کنید.
