با افتخار ارائه می‌دهیم: **تابلوهای برق حرفه‌ای** ما، دقیقا بر اساس نیازهای شما طراحی، ساخت و مونتاژ شده‌اند. از تابلوهای قدرت و انشعاب گرفته تا سیستم‌های کنترل اتوماتیک، اتوماسیون و مدارهای پنوماتیک، همه با کیفیت بی‌نظیر و دقت بالا، آماده تحول در کسب‌وکار شما هستند. همین حالا سفارش دهید و قدرت واقعی را تجربه کنید!
محصولات مرتبط
مشخصات فنی تابلو کنترل
در تابلو های کنترل عموما از اصلی ترین اجزای تابلوی کنترل می توان PLC و HMI را نام برد. PLC ها تجهیزات قابل برنامه ریزی هستند که جهت ارسال و دریافت فرمان های مختلف به کار گرفته می شوند و برای عملیات هایی که نیاز به کنترل و دقت بالا دارند به کار می روند. HMI رابط بین ماشین و انسان است به این صورت که، از طریق یک مانیتور قابل برنامه ریزی می توان به سیستم دیتا مورد نظر را وارد کرد. ساختار تابلو های کنترل به این صورت است که معمولا بدنه ای از جنس ورق آهن یا استیل دارند و اجزای مختلفی از مدار فرمان تا مدار قدرت را در سطوح مختلف ولتاژ و جریان در خود جای می دهند.
اجزا تابلو کنترل
اجزای به کار رفته در مدار قدرت یک تابلو کنترل به شرح زیر می باشد.
- کلید های ورودی و خروجی: این کلید ها محافظت در برابر اتصال کوتاه و یا اضافه بار را انجام می دهند و بنا بر سطح ولتاژ تابلو می توانند کلید مینیاتوری، کلید اتوماتیک کمپکت و یا نوع دیگری از بریکر ها باشند.
- ترانس جریان: در سطوح بالای جریان جهت اتصال PLC و HMI به مدار از ترانس جریان استفاده می کنیم تا تجهیزات بتوانند بدون آسیب و در سطح جریان نامی خود در مدار کار کنند.
- منبع تغذیه: برای رسیدن به سطح ولتاژ مناسب برای نصب PLC و HMI در سطح ولتاژ نامی استفاده می شود.
- کنتاکتور ها: کنتاکتور ها جزئی جدایی ناپذیر از انواع تابلو برق ها هستند که برای قطع و وصل مدار قدرت و روشن کردن موتور ها به کار میروند.
- درایو های VFD: این درایو ها در تابلو های کنترل عموما برای کنترل سرعت موتور و مانیتورینک کارکرد موتور، در تابلوهای کنترل استفاده می شوند.
- سافت استارتر: برای محدود سازی جریان راه انداز موتور و راه اندازی نرم آن از سافت استارتر استفاده می شود.
- بلوک توزیع توان: این بلوک ها از نوع آلومینیوم ماشین کاری شده هستند و دارای دو ترمینال در ورودی و چندین ترمینال در خروجی هستند که جهت توزیع توان در مقادیر کوچک تر به دیگر نقاط تابلو کنترل استفاده می شوند.
- سکسیونر ها: سکسیونر ها می توانند به طور کلی عملیات ایزولاسیون را در هنگام تعمیرات انجام داده (هنگامی که مدار تحت بار نیست.) و یا می توانند به عنوان کلید فیوز در مدار قرار بگیرند.
حال به تجهیزات به کار رفته در مدار فرمان تابلو کنترل میپردازیم.
- کلید مینیاتوی: در مدار فرمان همیشه برای حفاظت اجزای مدار فرمان به خصوص PLC ها و کامپیوتر های صنعتی گران از کلید های مینیاتوری تکفاز استفاده می شود.
- MCR: MRC ها نوعی رله مرکزی هستند که با اتصال به یک کلید امرجنسی می توانند در مواقع اضطراری برق تابلو را قطع کرده و مدار را خارج کنند.
- سوئیچ اترنت: برای ارتباط درون شبکه ای بین تجهیزاتی مانند PLC و HMI استفاده می شوند.
- PLC: همانطور که پیش تر ذکر شد PLC ها نوعی از کامپیوتر های صنعتی هستند که تقریبا کنترل تمام اجزا از جمله موتور ها را به عهده دارند.
- HMI: یک نوع نمایشگر گرافیکی می باشد که توسط اپراتور جهت انجام عملیات یا پیکره بندی سیستم استفاده می شود.
- ماژول Input/Output (IO): جهت اتصال PLC به دستگاه های کنترل شونده در تابلو کنترل استفاده می شود.
- شستی: شستی ها و یا پوش باتن ها جهت شروع کردن یا به پایان رساندن یک عملیت توسط اپراتور در مدار فرمان تابلو کنترل قرار می گیرند.
نقشه تابلو کنترل

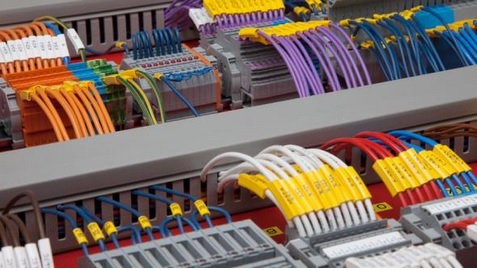

نقشه سیم کشی یک تابلو و یا پنل کنترل متناسب با نیاز کاربر می توان متفاوت باشد. تمام اجزای نام برده شده در بالا، با علائم استاندارد در یک دیاگرام نمایش داده شده و سیستم وایرینگ آن ها مشخص می شود. حتما باید جهت خواندن نقشه تابلو کنترل یا هر تابلو برق دیگری به علائم مورد استفاده در نقشه تسلط داشته باشید. دو نکته باید هنگام خواندن نقشه تابلو کنترل رعایت شود.
- نقشه باید از سمت چپ به راست و از بالا به پایین خوانده شود. درست مانند کتاب!
- برای درک بهتر نقشه باید به شماره های ستون و صفحه دقت بسیاری شود.
کاربرد تابلو کنترل
- خط تولید کارخانه جات مواد غذایی
- خط تولید کارخانه جات دام و طیور
- بهره برداری، نگه داری و آبیاری محصولات کشاورزی
- پالایشگاه های نفت و گاز
- بهره برداری از معادن ذغال سنگ
مزایا تابلو کنترل
- سرعت بالا
- منطق پذیری و قابلیت برنامه ریزی بالا
- قابلیت اطمینان بالا و و انجام عملیات پایدار به دلیل سیم کشی
- مدیریت انرژی و مصرف انرژی بهینه
- تعمیرات آسان و عیب یابی راحت و سریع
- قابلیت پشتیبانی برنامه های عملیاتی با پیچیدگی بالا
- قابلیت پشتیبنی از اکثر کامپیوتر های صنعتی
- قابلیت برنامه ریزی انواع شمارنده ها و تایمر ها
- عوض کردن کاربری تابلو به کمک برنامه نویسی و بدون نیاز به تعویض سخت افزار ها
- قبابلیت کنترل از راه دور توسط تلفن های هوشمند یا سیستم دسکتاپ
- آیا به یک تابلوی کنترل و حفاظت مطمئن و کارآمد برای سیستم الکتریکی خود نیاز دارید؟ دیگه به بعدش فکر نکن!
مجموعه اتوماسیون جنوب به عنوان یکی از ماهرترین شرکت‌ها در زمینه اتوماسیون صنعتی و تابلوهای برق از مشاوره تا نصب همراه شما خواهد بود، همچنیناتوماسیون جنوب تابلو با بهترین خدمات پس از فروش در کنار شماست. امروزه ما افتخار می کنید که بر اساس نظرات مشتریان، با کیفیت ترین تابلو های کنترل و حفاظت را عرضه خواهد کرد.
تابلو برق کنترل و حافظت چیست؟

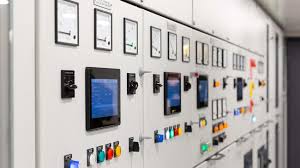

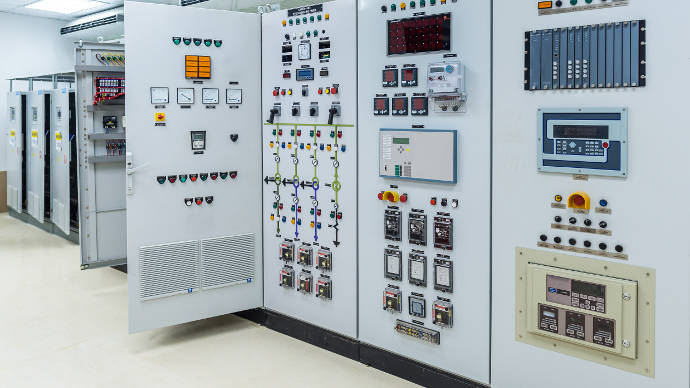

تابلوی کنترل و حفاظت جزء حیاتی هر سیستم الکتریکی است و به عنوان مرکز کنترل اصلی برای توزیع و حفاظت برق عمل می کند. وظیفه تنظیم و کنترل جریان برق را بر عهده دارد و از توزیع ایمن و کارآمد آن در سراسر سیستم اطمینان حاصل می کند. تابلوهای کنترل و حفاظت بسته به نیاز برنامه در اندازه ها و پیکربندی های مختلفی تولید می شوند. آنها می توانند دستی یا اتوماتیک باشند و می‌توانند به ویژگی های مختلفی مانند قطع کننده مدار، فیوز، رله و تایمر مجهز شوند. بنیان تابلو در ارائه پنل ها و اتاقک های حفاظتی سیستم قدرت برای تمام سطح های انتقال، توزیع و تولید برق، اعم از تاسیسات برق، تاسیسات تجدیدپذیر، سایت های صنعتی سیستم های اتواسیون صنعتی، شرکت های پتروشیمی و صنعتی یا بخش حمل و نقل تخصص دارد.
اهمیت تابلوی کنترل و حفاظت:
یک تابلوی کنترل و حفاظت که به خوبی طراحی شده است طیف وسیعی از مزایای سیستم الکتریکی شما از جمله ایمنی و قابلیت اطمینان را بهبود می بخشد. از تجهیزات الکتریکی شما در برابر اضافه بار، اتصال کوتاه و سایر خطاهای الکتریکی که می تواند باعث آسیب یا خرابی شود محافظت می کند. همچنین امکان نظارت و کنترل آسان سیستم الکتریکی شما را فراهم می کند و به شما این امکان را می دهد تا به هر مشکلی که ممکن است به وجود بیاید پاسخ سریع دهید. عملکرد اصلی تابلوی کنترل و حفاظت، ارائه روشی مطمئن و مطمئن برای توزیع برق به اجزای مختلف یک سیستم الکتریکی است. این کار را با اطمینان از توزیع یکنواخت برق و محافظت از سیستم در برابر اضافه بار و اتصال کوتاه انجام می دهد.
کاربرد های تابلو برق کنترل و حافظت چیست:
تابلوهای کنترل و حفاظت در طیف گسترده ای از کاربردها از جمله تنظیمات صنعتی، تجاری و مسکونی استفاده می شوند. آنها برای اطمینان از ایمنی و قابلیت اطمینان سیستم های الکتریکی ضروری هستند. - 1) یکی از کاربردهای تابلو برق‌های کنترل و حافظت، پنل های حفاظتی ژنراتور با رله های خاص است که بر اساس کاربرد و نیاز مشتری طراحی و ساخته می‌شوند، این رله ها در یک پنل ادغام می شوند. اتوماسیون جنوب در ساخت پنل های ژنراتور برای استفاده در منابع انرژی آبی، زغال سنگ، گاز، زمین گرمایی، باد، سوخت زیستی، خورشیدی و سایر منابع انرژی تجربه دارد.
- 2) پنل‌های حفاظتی ترانسفورماتور: از جمله کاربردهای تابلوهای حفاظت و کنترل ، پنل‌های حفاظتی ترانسفورماتور است که برای شناسایی و محافظت از خطاهای ترانسفورماتور و نظارت بر این رویدادها طراحی و ساخته شده‌اند، رله‌های مانیتورینگ هوشمند پنل‌های ترانسفورماتور، عمر ترانسفورماتور شما را افزایش می‌دهند در حالی که هزینه سرمایه را بهینه می‌کنند و قابلیت اطمینان را بهبود می‌بخشند.
- 3) توزیع برق: پنل های کنترل و حفاظت الکتریکی برای توزیع برق به مدارهای فرعی مختلف در یک ساختمان یا تأسیسات صنعتی استفاده می شود تا اطمینان حاصل شود که برق به طور ایمن و کارآمد توزیع می شود.
-
- 4) کنترل موتور: از این پنل ها برای کنترل و محافظت از موتورهای الکتریکی استفاده می شود تا از عملکرد ایمن و کارآمد آنها اطمینان حاصل شود.
- 5) کنترل منبع تغذیه: پنل های(panels) کنترل و حفاظت الکتریکی برای کنترل و محافظت از سیستم های منبع تغذیه استفاده می شود و اطمینان حاصل می کند که آنها در محدوده ایمن ولتاژ و جریان کار می کنند.
-
- 6) منبع تغذیه اضطراری: از تابلوهای کنترل و حفاظت الکتریکی می توان برای تامین برق اضطراری در صورت قطع برق یا سایر خطاهای الکتریکی استفاده کرد.
- 7) سیستم های انرژی تجدیدپذیر: این پنل ها اغلب در سیستم های انرژی های تجدیدپذیر مانند سیستم های انرژی خورشیدی یا بادی برای تنظیم و کنترل جریان برق استفاده می‌شوند.
- 8) اتوماسیون صنعتی: پانل های کنترل و حفاظت الکتریکی در سیستم های اتوماسیون صنعتی برای کنترل و نظارت بر تجهیزات مورد استفاده قرار می گیرند و اطمینان حاصل می‌کنند که در پارامترهای ایمن و کارآمد عمل می‌کنند.
- مزایای استفاده از تابلوی کنترل و حفاظت:
ایمنی بهبود یافته: یک تابلوی کنترل و حفاظت می تواند با ارائه یک روش ایمن و قابل اعتماد برای توزیع برق به جلوگیری از آتش سوزی الکتریکی و سایر خطرات کمک کند.
افزایش قابلیت اطمینان: یک تابلوی کنترل و حفاظت می تواند به بهبود قابلیت اطمینان یک سیستم الکتریکی با محافظت از آن در برابر اضافه بار و اتصال کوتاه کمک کند.
کاهش زمان خرابی: یک تابلوی کنترل و حفاظت می تواند با جداسازی سریع و تعمیر مشکلات در سیستم الکتریکی به کاهش زمان خرابی کمک کند.
راندمان بهبود یافته: تابلوی کنترل و حفاظت می تواند با توزیع یکنواخت تر نیرو و جلوگیری از اضافه بار به بهبود کارایی یک سیستم الکتریکی کمک کند.
اگر قصد استفاده از تابلوی کنترل و حفاظت را دارید، چند نکته وجود دارد که باید در نظر داشته باشید. ابتدا باید اندازه و پیکربندی تابلو برق مورد نیاز خود را تعیین کنید. همچنین باید تصمیم بگیرید که به چه ویژگی هایی مانند قطع کننده مدار، فیوزها، رله ها و تایمرها نیاز دارید. در نهایت، شما باید یک تولید کننده معتبر را انتخاب کنید که بتواند محصولی با کیفیت به شما ارائه دهد.
انواع تابلو های کنترل و محافظت:
انواع مختلفی از تابلوهای کنترل و حفاظت الکتریکی وجود دارد که هر کدام ویژگی ها و مزایای منحصر به فرد خود را دارند. این شامل:
تابلوی توزیع اصلی (MDB): این نوع پنل معمولاً در ساختمان های بزرگ یا تاسیسات صنعتی و برق استفاده می شود و وظیفه توزیع نیرو به مدارهای فرعی مختلف را بر عهده دارد.
مرکز کنترل موتور (MCC): MCC ها برای کنترل و محافظت از موتورهای الکتریکی استفاده می شوند و معمولاً در محیط های صنعتی مانند کارخانه های سیمان، صنایع غذایی، کارخانه های پتروشیمی یافت می شوند.
مرکز کنترل برق (PCC): PCCها برای کنترل و محافظت از سیستم های منبع تغذیه استفاده می شوند و معمولاً در تاسیسات صنعتی بزرگ مانند نیروگاه ها، فولاد سازی ها، خودروسازی ها،صنایع معدنی و ... یافت می شوند.
تابلوی توزیع روشنایی (LDB): LDB ها برای توزیع برق در مدارهای روشنایی و نور یک ساختمان استفاده می شوند و معمولاً تابلو برق روشنایی (Lighting Electrical Panel) در ساختمان های تجاری یافت می شوند.
پنل سوئیچ انتقال خودکار (ATS): از پنل های ATS برای تعویض خودکار بین دو منبع برق در صورت قطع برق استفاده می شود و اطمینان حاصل می شود که برق همیشه در دسترس است.
MDB Main Distribution Board MCC Motor Control Center PCC Power Control Center LDB Lighting Distribution Board ATS Automatic Transfer Switch
یکی دیگر از کاربردهای پنل های کنترل و محافظت، پنل های اسکادا (Scada) است. پنل های RTAC برای ارائه نظارت، کنترل و اتوماسیون برای همه برنامه های کاربردی مهم طراحی و ساخته شده اند.
کاربردهای سیستم اسکادا (Scada):
کنترل نظارتی - اسکن داده ها – مانیتورینگ و نظارت -آلارم ها – ثبت اطلاعات و داده های سیستم – گزارش اخطارها
دسترسی در پنل های حفاظت و کنترل:
شرکت ما می‌تواند پنل‌های استاندارد 19 اینچی را علاوه بر پنل‌هایی با اندازه سفارشی ارائه دهد. همه‌ی اینها را می توانیم متناسب با خواسته های شما تنظیم کنیم.
حتما در خرید پنل های حفاظت و کنترل سیستم برق باید به دسترسی به سیستم برق هم توجه کرد، چنانچه که این نکته می تواند در سرعت و کیفیت تعمیر سیستم شما تاثیر بگذارد. پنل ها با رده بندی IP (محافظت در برابر آب) متفاوتی عرضه می شوند .
خرید بدنه تابلو برق کنترل و حفاظت :
برای خرید محفظه تابلو حفاظت و کنترل، انواع متفاوتی در بازار وجود دارد که مشاوران ما بر اساس بودجه مالی شما، خطرهایی که سیستم شما را تهدید می کند و همچنین وضعیت آب و هوایی منطقه شما بهترین نوع را انتخاب می کنند .
محفظه های سفارشی - محفظه های فولادی ضد زنگ - محفظه های فولادی ملایم - محفظه های گالوانیزه - محفظه های آلومینیومی - محفظه های فایبرگلاس - محفظه های پلاستیکی - محفظه های عایق شده - محوطه های رنگ شده سفارشی
نکات خرید تابلو برق کنترل و حفاظت:
هنگام انتخاب تابلوی کنترل و حفاظت، مهم است که عوامل مختلفی را در نظر بگیرید. اینها شامل اندازه و پیچیدگی سیستم الکتریکی شما، نوع تجهیزات مورد استفاده و الزامات خاص برنامه شما می باشد. یک مهندس برق حرفه ای می تواند به شما کمک کند تا با در نظر گرفتن همه این عوامل و موارد دیگر، بهترین راه حل را برای نیازهای خود تعیین کنید.
یک تابلوی کنترل و حفاظت که به خوبی طراحی شده است، علاوه بر ایجاد ایمنی و قابلیت اطمینان، می تواند به کاهش هزینه ها و افزایش کارایی کمک کند. با اطمینان از اینکه سیستم الکتریکی شما در سطح بهینه خود کار می کند، می توانید مصرف انرژی را کاهش دهید و زمان خرابی را به حداقل برسانید و در نتیجه در طول زمان صرفه جویی قابل توجهی در هزینه ها خواهید داشت.
به طور کلی، تابلوی کنترل و حفاظت جزء ضروری هر سیستم الکتریکی است که کنترل و حفاظت قابل اعتماد و کارآمدی را برای تجهیزات شما فراهم می کند. اگر به یک تابلوی برق جدید نیاز دارید یا به دنبال ارتقاء سیستم فعلی خود هستید، حتما با اتوماسیون جنوب مشورت کنید تا مطمئن شوید که بهترین راه حل را برای نیازهای خود دریافت می کنید.
