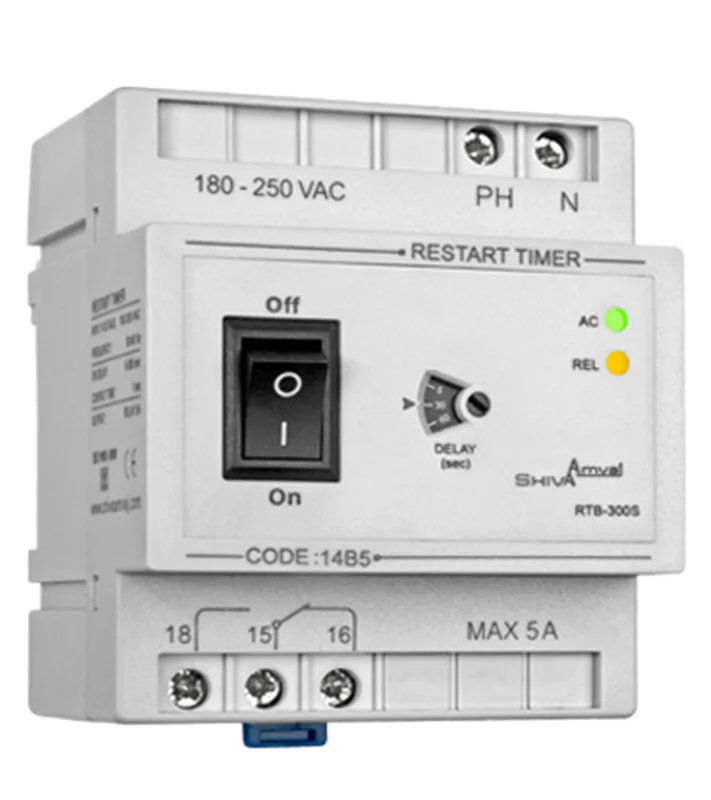

تایمر استارت مجدد شیوا امواجتایمر استارت مجدد شیوا امواج دستگاهی مطمئن برای محافظت و ایمنی در هنگام وصل مجدد برق می باشد.رله خروجی این دستگاه با وصل برق ورودی با تأخیر قابل تنظیم از ۵ ثانیه تا ۵ دقیقه به مدت ۱ ثانیه وصل می شود . کنتاکت باز این رله در مسیر فرمانِ کنتاکتور اصلی (توزیع) که دارای مدار خودنگه دار می باشد قرار می گیرد.ویژگی های تایمر استارت مجدد شیوا امواج• آلارم با صدای مخصوص قبل از وصل رله• دو عدد نشانگر برای اعلام• AC: برق شبکه• REL: وصل رله• فعال و غیر فعال کردن دستگاه با کلیدON/OFF• دارای پیچ تنظیم زمان• عدم تغییر زمان تنظیم شده در اثر ضربات کنتاکتور تابلو.
محصولات مرتبط
- تایمر
تایمر وسیله ای است که در مدار فرمان، جهت کنترل تجهیزات در مدت زمان معینی مورد استفاده قرار می گیرد.
تایمر ها دارای کنتاکت های باز و بسته می باشند و عملکرد آنها به این صورت است که با وصل جریان برق به ترمینال START تایمر (و یا قطع جریان برق)، تایمر شروع به کار می کند و پس از گذشت مدت زمانی که برای آن تعیین شده است، کنتاکت های داخلی آن تغییر وضعیت می دهند( کنتاکت های بسته آن باز و کنتاکت های باز آن بسته می شوند).
انواع مد کاری تایمرها
مد تاخیر در قطع: پس از قطع شدن فرمان ورودی ، تایمر با توجه به زمانی که برای آن تعیین شده است سیگنال خروجی را ارسال می کند.
مد تاخیر در وصل: پس از وصل شدن فرمان ورودی ، تایمر با توجه به زمانی که برای آن تعیین شده است سیگنال خروجی را ارسال می کند.
مد چشمک زن : پس از وصل شدن فرمان ورودی ، تایمر به صورت متناوب به اندازه مدت زمان معینی فرمان قطع و وصل به خروجی می دهد.
مد Interval : پس از وصل شدن فرمان ورودی، خروجی تایمر به مدت معینی وصل می ماند و بعد از این مدت قطع می گردد.
انواع تایمر
تایمر آنالوگ
تایمر دیجیتال
تایمر روزانه، هفتگی، سالانه
تایمر ستاره مثلث (برای تغییر از حالت ستاره به مثلث برای راه اندازی موتورها )
پارامترهای مهم در انتخاب تایمرها
بازه زمانی قابل تنظیم
نوع و تعداد خروجی
ولتاژ تغذیه ورودی
مدهای کاری
قابلیت ذخیره مدت زمان اندازه گیری شده در هنگام قطع ناگهانی برق
کاربرد تایمر
تایمرها به جهت اهمیت صرفه جویی و بهینه سازی مصرف انرژی از اهمیت بالایی برخوردار هستند و به صورت گسترده در صنایع مختلف مورد استفاده قرار می گیرند. یکی از کاربردهای مهم تایمر در تابلو برق های صنعتی، در طراحی مدارهای فرمانی که نیاز به زمان سنجی دارند می باشد. استفاده از تایمرها در خط تولید، صنایع غذایی جهت کنترل مدت زمان حرارت دیدن یک محصول و یا کنترل بازه زمانی فعالیت یک دستگاه، از دیگر کاربردهای تایمرها می باشد. - آشنایی با مشخصات و امکانات تایمر استارت مجدد شیوا امواج

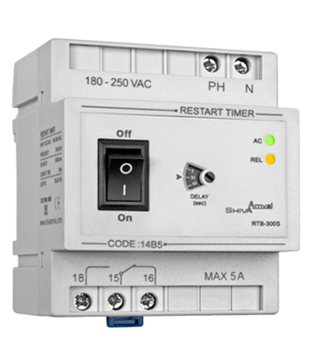

تایمر استارت مجدد شیوا امواج دستگاهی مطمئن برای حفاظت از تجهیزات در زمان وصل مجدد برق می‌باشد.
زمان تأخیر روشن شدن رله خروجی این دستگاه از ۵ ثانیه تا ۵ دقیقه قابل تنظیم بوده و با وصل برق ورودی و سپری شدن زمان تأخیر، به مدت ۱ ثانیه وصل می‌گردد . کنتاکت باز این رله در مسیر فرمانِ کنتاکتور اصلی تابلو (دارای مدار خود نگه‌دار ) قرار می‌گیرد.
ویژگی‌های تایمر استارت مجدد شیوا امواج - آلارم با صدای مخصوص قبل از وصل رله
- وجود نشانگر برای اعلام وجود برق شبکه و وصل رله
- امکان فعال و غیرفعال کردن دستگاه با کلید روی دستگاه
- امکان تنظیم زمان تأخیر
- عدم‌تغییر زمان تنظیم‌شده در اثر ضربات کنتاکتور تابلو
- مشخصات فنی تایمر استارت مجدد شیوا امواج
- ولتاژ تغذیه : 180-250 VAC/50-60 Hz
- تأخیر زمان وصل : 5 الی 300 ثانیه
- زمان وصل رله : 1 ثانیه
- کارایی مطمئن در دمای منفی 20 الی 65 درجه سانتی‌گراد و رطوبت تا 70%
- خروجی رله‌ای 5 آمپر
سایت کد محصول
site code 1035
شرکت سازنده
شیوا امواج
ضمانت دستگاه
سه سال ضمانت تعویض

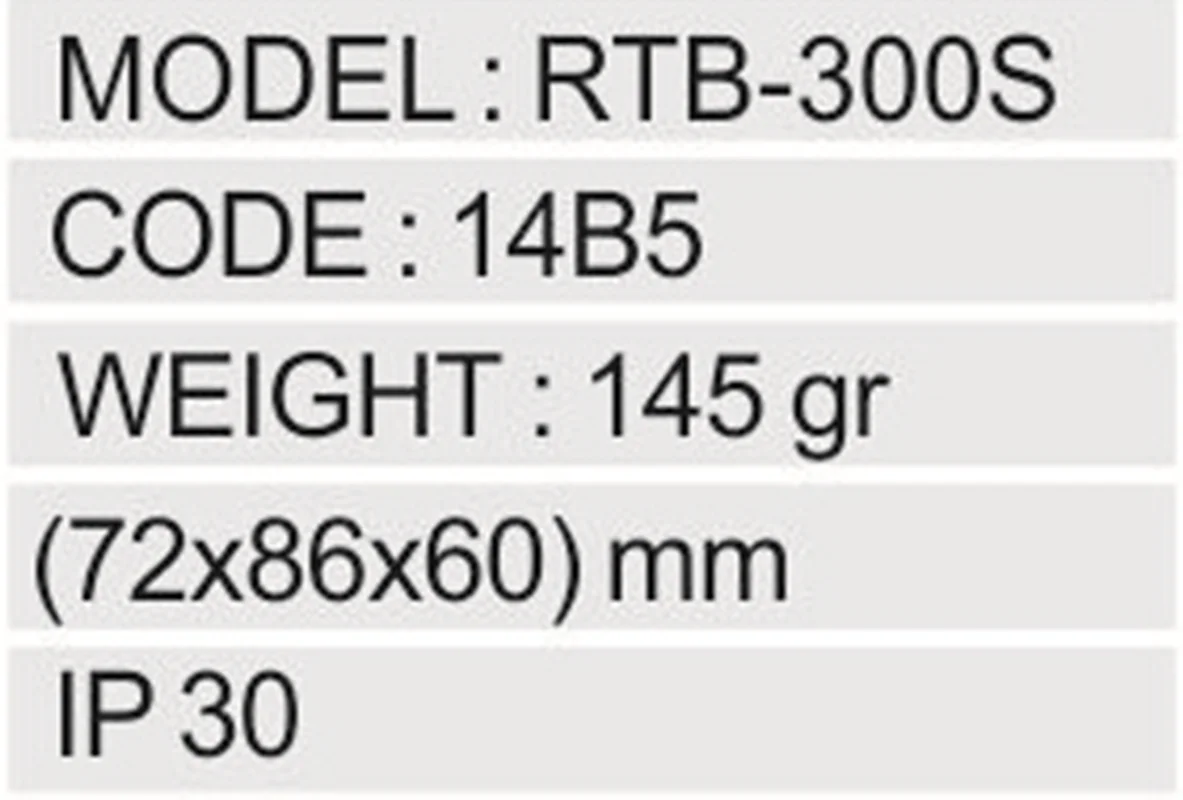

مدل دستگاه
MODL:RTB- 300S
کد دستگاه
CODE : 14B5
وزن
145 گرم
کلاس حفاظتی
IP 30
ابعاد دستگاه
60*86^72 میلیمتر
