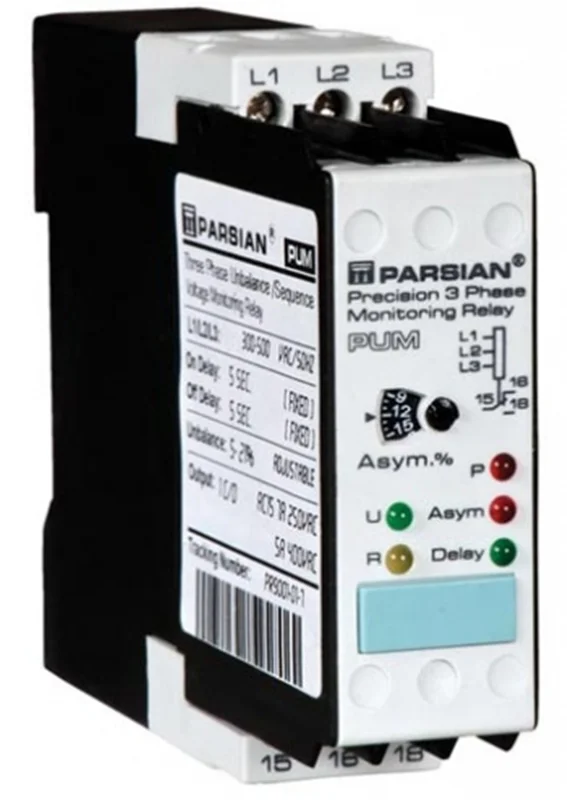

دستگاه سوپر کنترل سه فاز همراه با نول تولید شرکت پارسیان کنترل مدل PUMT- یکی از بهترین ها در نوع خود می باشد . این کنترل فاز بمدت سه سال گارانتی می باشد . سوپر کنترل فاز دارای 5 عدد LED و 22.5 میلیمتر عرض و از نوع باریک می باشد جهت مصرف در فضا های محدود بسیار مناسب و مقرون به صرفه هست می باشد جهت نشان دادن حالت های مختلف کنترل جهت کسب اطلاعات دقیق تر لطفا بخش زیر همین قسمت را برسی فرمایید با تشکر اتوماسیون جنوب جهت دریاقت و مشاوره با در تماس باشید .
نترل فاز + نول PUMT
Three Phase+N Unbalance Voltage Monitoring Relay
قابلیت تشخیص سطح عدم تقارن ولتاژ فازها ، نبودن یکی از فازها ، جابجایی فازها و نیز دارای تابع تاخیر عملکرد وصل و قطع رله خروجی .
پارامترهای عملکرد دستگاه :
1 –عدم تقارن ولتاژ Asymmetrical (Unbalance) Voltage
برای کنترل عدم تقارن ولتاژ سه فاز شبکه که ناشی از اختلاف در فیدبک ولتاژ برگشتی الکتروموتور در حالت دو فاز شدن و یا اختلاف در شبکه می باشد ، ولوم تنظیم عدم تقارن در این دستگاه در محدوده 21% - 5% ولتاژ نامی قابل تنظیم می باشد.
2 – تابع تاخیر در عملکرد وصل دستگاه Time On delay
در دستگاه های سری PUM این مقدار به صورت FIX ، پنج ثانیه می باشد .
3–تابع تاخیر در عملکرد قطع دستگاه Time Off delay
در دستگاه های سری PUM این مقدار به صورت FIX ، پنج ثانیه می باشد .
4 – تابع عملکرد محافظت در برابر دوفاز شدن یا جابجایی فازها Phase Sequence or Phase Failure Detection
در صورت جابه جایی فازها ( رعایت نکردن توالی فازها ) و یا نبودن یکی از فازها ، دستگاه مستقل از تابع تاخیر فرمان رله خروجی را می دهد
سیگنال های روی پانل دستگاه:
P: خطای ناشی از جابجایی فازها و یا نبودن یکی از فازها .
%U:در صورت وجود نقص،یکسان نبودن ولتاژ فازها بسته به تنظیم ، این سیگنال روشن می شود .
U: نشان دهنده وجود ولتاژ تغذیه در دستگاه می باشد .
R: این سیگنال نشان دهنده وضعیت رله خروجی است .
Dly: نشان دهنده وضعیت زمانگیری عملکرد دستگاه می باشد.
specification
نحوه نصب و راه اندازی دستگاه :
ابتدا سه فاز ورودی به ترمینال های L1 /L2 / L3 متصل نمائید . بسته به تنظیمات دستگاه و شرایط برق ورودی چراغهای مرتبط با هر یک از نقص های دستگاه فعال یا غیر فعال خواهند شد . در صورتی که چراغ P روشن شود در صورت اطمینان از برقراری سه فاز بایستی جای فازهای ورودی جابجا شود. بسته به شرایط ولتاژ شبکه تنظیمات دلخواه را روی ولوم تنظیمی Time Value و %U انجام دهید . در صورت نبودن نقص در سیستم ، چراغ R همزمان با رله خروجی پس از تاخیر On Delay روشن خواهد شد .
