لول سوئیچ خازنی RF با تغذیه 220AC/ V مخصوص نصب در بدنه مخصوص مخازن مایعات جامدات

لول سوئیچ کابلی – لول سوئیچ آویز – لول سوئیچ بکسلی – لول سوئیچ بدنه

اتوماسیون جنوب توزیع کننده انواع ذیل لول کنترل های مختلف جهت استفاده در مایعات و جامدات ( جهت مخارن و سیلو های ارد ، مواد خوارکی ، مواد خوارک  دام ، سیمان منابع آب و ،،،،،،) با مشخصات درج شده در شرح ذیل می باشد .در صورت نیاز برای کسب اطلاعات بیشتر و مشاوره در مورد انتخاب محصول با از طریق اطلاعات درج شده در قسمت تماس با ما در تماس باشید .

High  Level Switch Capasitive RF

لول سوئیچ بکسلی

لول سوئیچ بکسلی جهت آشکار سازی میزان حداکثر سطح مواد مخازن مایعات وانواع جامدات کاربرد دارد .

این نوع لول سوئیچ با نامهای لول سوئیچ آویز و لول سوئیچ کابلی نیز شناخته می شود.

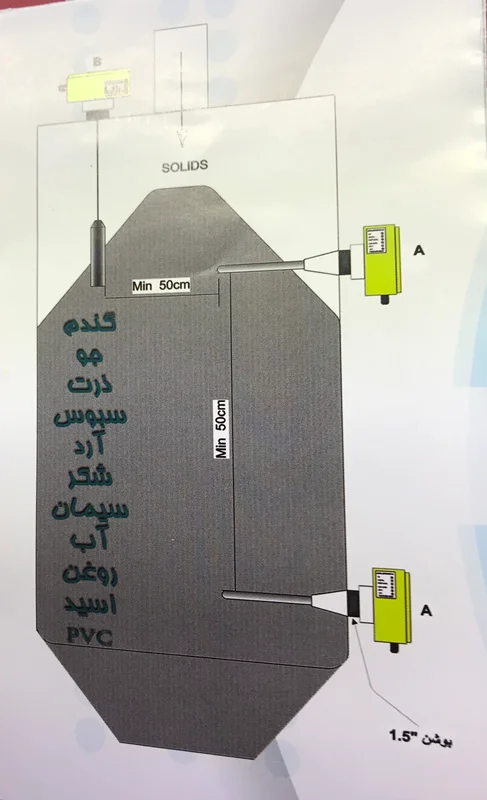

محل نصب لول سوئیچ کابلی

  لول سوئیچ کابلی  در بالاترین سطح  بیرون ازمخزن قابل نصب می باشد و سنسور آن بوسیله سیم بکسل روکشداربه متراژ مورد نیاز کاربرکه قابل تغییر خواهد بود از سقف مخزن آویزان و نسبت به وجود یا عدم وجود محصول داخل مخزن در این سطح سوییچ می کند.

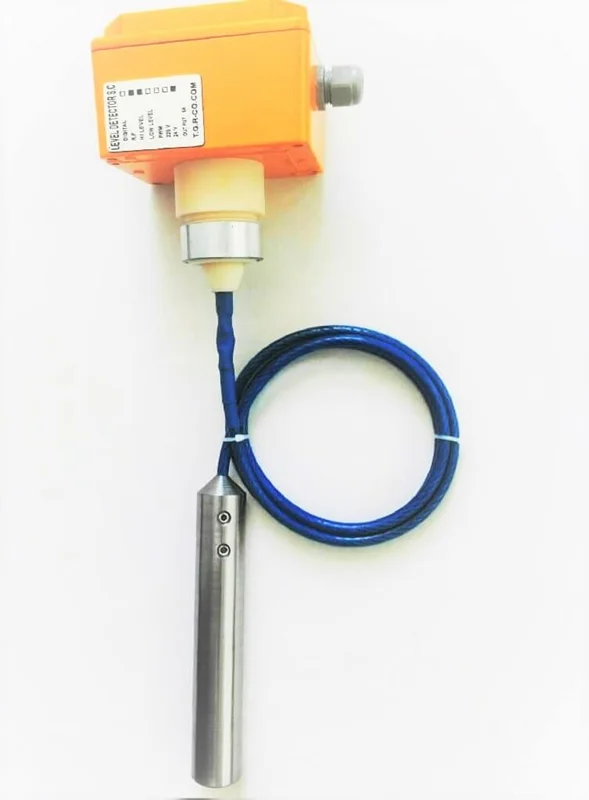

1-لول سوئیچ کابلی :

مد ل RF لول سوئیچ آویز

 لول سوئیچ آویز که بر اساس رادیو فرکانسی طراحی و ساخته گردیده است با تغییر دادن پتانسیومتر داخل دستگاه حساسیت آن قابل تنظیم وازطریق LED قابل مشاهده خواهد بود .

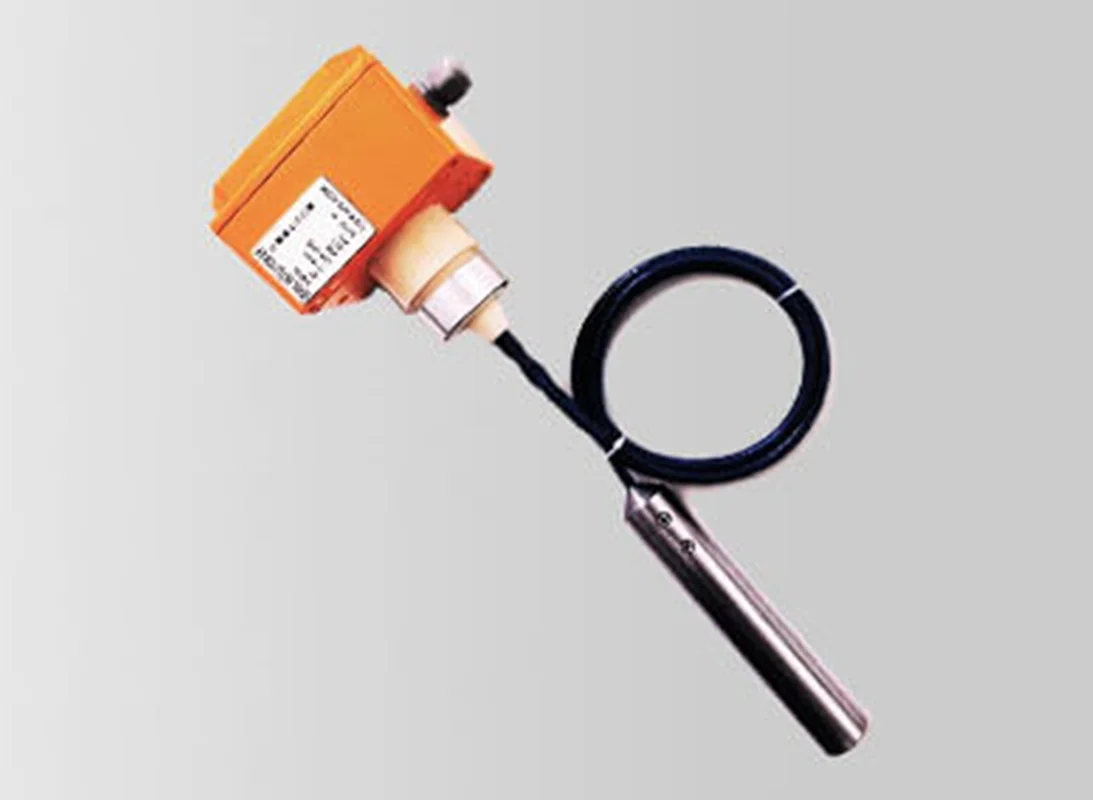

2-لول سوئیچ بکسلی :

 Capacitive   Digital low level switch

لول سوئیچ بدنه

لول سوئیچ بدنه جهت آشکار سازی میزان حداقل یا سطح وسط مواد مخازن مایعات وانواع جامدات کاربرد دارد .

(خازنی دیجیتال)

محل نصب این دستگاه در بدنه و  بیرون ازمخزن می باشد و سنسور فلزی آن نسبت به وجود یا عدم وجود محصول داخل مخزن در این سطح نصب سوییچ می کند.

لول سوئیچ کابلی – لول سوئیچ آویز – لول سوئیچ بکسلی – لول سوئیچ بدنه

مد ل Digitalلول سوئیچ بدنه

لول سوئیچ بدنه بر اساس خازن سنجی دیجیتال با ۲ رله خروجی طراحی وبا استفاده از نرم افزار مناسب کاربر را قادر به انتخاب فاصله مناسب مقدار خازنی بین قطع و وصل رله ها خواهد نمود.

و براحتی مقدار بار مرده روی سنسور و همچنین رطوبت متغیر مواد قابل حذف خواهد بود .

تایمرهای on delay و off delay  در نرم افزار هر ۲ رله از ۰ تا ۹۹۹۹ ثانیه قابلیت و کاربرد این دستگاه را چندین برابر نموده است .

3- لول سوئیچ بدنه:

Multi  Level  SwitchCapasitive   Digital

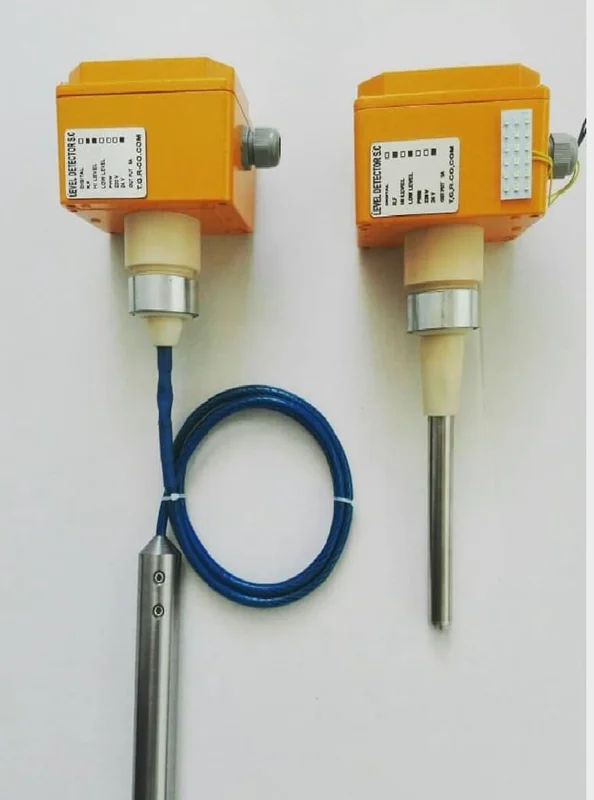

لول سوئیچ حد اقل و حداکثر

 لول سوئیچ کابلی – لول سوئیچ آویز

(خازنی دیجیتال)

این د ستگاه جهت اشکار سازی میزان حد اقل وحداکثر سطح مواد مخازن جهت انواع جامدات تا ارتفاع ۳ متر کاربرد دارد .

محل نصب این نوع لول سوئیچ آویز در بالاترین سطح بیرون ازمخزن میباشد. و سنسور ان بوسیله سیم بکسل روکشداربه متراژ مورد نیاز کاربرکه قابل تقییر خواهد بود .

 لول سوئیچ آویز – لول سوئیچ بکسلی – لول سوئیچ بدنه

لول سوئیچ کابلی از این نوع از سقف مخزن اویزان و نسبت به وجود یا عدم وجود محصول داخل مخزن در سطوحی که کاربر سنسورهای ان را fix میکند .

رله های مورد نظر با توجه به تنظیمات وتایم هایی که کاربر مشخص نموده است  سوییچ می کند.

مد ل Digital

لول سوئیچ کابلی – لول سوئیچ آویز – لول سوئیچ بکسلی – لول سوئیچ بدنه

لول سوئیچ آویز در این مدل که بر اساس خازن سنجی دیجیتا ل با ۲رله خروجی طراحی شده وبا استفاده از نرم افزار مناسب کاربر را قادر به انتخاب فاصله مناسب مقدار خازنی بین قطع ووصل رله ها خواهد نمود.

و براحتی مقدار بار مرده روی سنسور و همچنین رطوبت متقیر مواد قابل حذف خواهد بود .

لول سوئیچ کابلی

با مراجعه به بخش محصولات  از سایر محصولات ما نیز دیدن فرمایید.

دسته‌ها

• سیلو
• لول سوئیچ های خازنی
• لول سوییچ بدنه (خازنی دیجیتال)
  Capacitive Digital Low level
•

  • این دستگاه جهت آشکار سازی میزان حداقل یا سطح وسط مواد مخازن مایعات و انواع جامدات کاربرد دارد.
  • محل نصب این دستگاه در بدنه و بیرون از مخزن می‌باشد و سنسور فلزی آن نسبت به وجود یا عدم وجود محصول داخل مخزن در این سطح نصب سوییچ می‌کند.
  • مدل Digital : در این مدل که بر اساس خازن سنجی دیجیتال با ۲ رله خروجی طراحی و با استفاده از نرم افزار مناسب کاربر را قادر به انتخاب فاصله مناسب مقدار خازنی بین قطع و وصل رله‌ها خواهد نمود و براحتی مقدار بار مرده روی سنسور و همچنین رطوبت متغیر مواد قابل حذف خواهد بود.
  • تایمرهای on delay و off delay در نرم افزار هر ۲ رله از ۰ تا ۹۹۹۹ ثانیه قابلیت و کاربرد این دستگاه را چندین برابر نموده است.

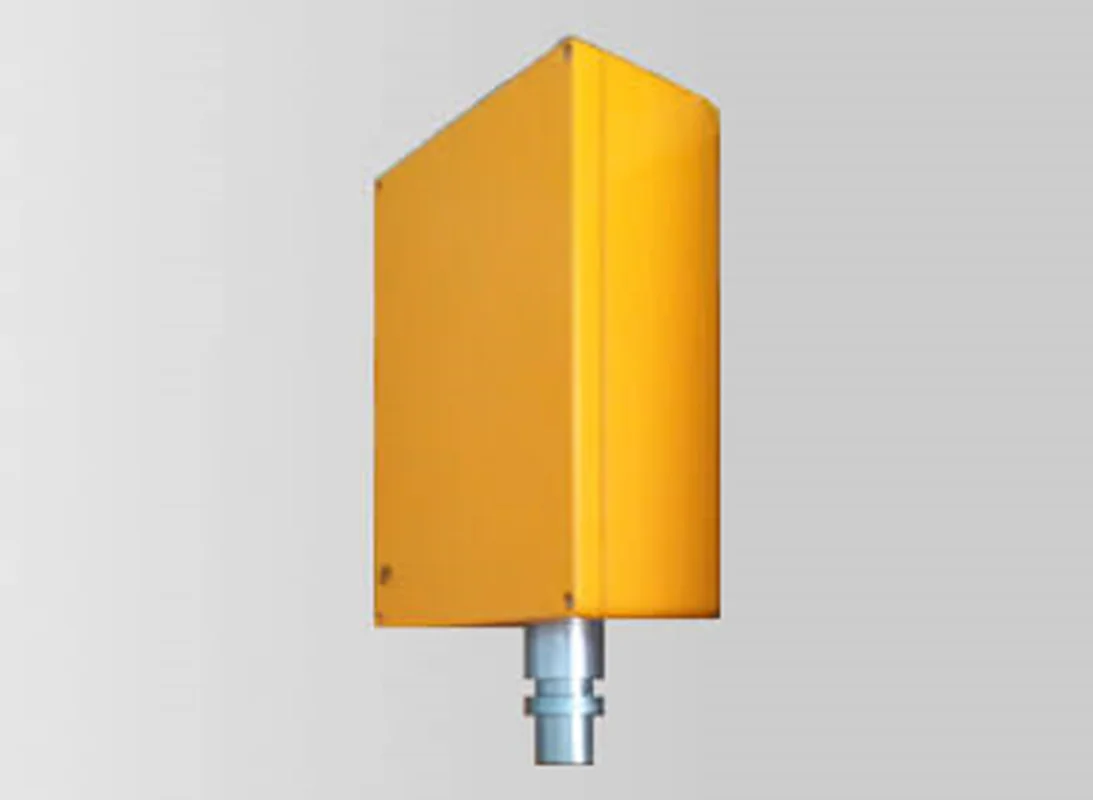

  • ارتفاع سنج | Altimeter Over Gauge Height measurements
  •

    • این دستگاه جهت آشکارسازی میزان سطح مواد در مخازن جامدات (مواد پودری و گرانول) کاربرد دارد.
    • محل نصب این دستگاه در بالاترین سطح  بیرون از مخزن می‌باشد و سنسور آن بوسیله سیم بکسل روکشدار به متراژ مورد نیاز بطور اتوماتیک از سقف مخزن آویزان و نسبت به وجود یا عدم وجود محصول داخل مخزن در این سطح سوییچ می‌کند.
    • در این مدل که بر اساس متراژسنجی دیجیتال با ۲ رله خروجی طراحی و با استفاده از نرم افزار مناسب کاربر را قادر به انتخاب متراژ موردنظر جهت قطع و وصل رله‌ها خواهد نمود.
    • نرم افزار این دستگاه بر اساس متراژ پیمایش و حجم مخزن که توسط کاربر تعیین و ذخیره می‌گردد، قادر به محاسبه حجم محصول داخل مخزن یا وزن تقریبی آن بطور لحظه‌ای خواهد بود.
    • با توجه به خروجی های ۴…۲۰ میلی آمپر که جهت استفاده PLC یا دستگاه‌های جانبی استفاده می‌گردد، خروجی ۴۸۵ RS نیز جهت استفاده PC یا سیستم‌های مشابه جهت گزارش‌گیری و گرفتن امکانات بیشتر از این دستگاه در نظر گرفته شده است.
  • لول سوییچ حداقل و حداکثر (خازنی دیجیتال)
    Multi-Level Switch Capacitive Digital
  •

    • این دستگاه جهت آشکارسازی میزان حداقل و حداکثر سطح مواد مخازن جهت انواع جامدات تا ارتفاع ۳ متر کاربرد دارد.
    • محل نصب این دستگاه در بالاترین سطح بیرون ازمخزن می‌باشد و سنسور آن بوسیله سیم بکسل روکشدار به متراژ مورد نیاز کاربر که قابل تغییر خواهد بود از سقف مخزن آویزان و نسبت به وجود یا عدم وجود محصول داخل مخزن در سطوحی که کاربر سنسورهای آن را fix می‌کند رله‌های مورد نظر با توجه به تنظیمات و تایم هایی که کاربر مشخص نموده است سوییچ می‌کند.
    • مدل Digital : در این مدل که بر اساس خازن سنجی دیجیتال با ۲ رله خروجی طراحی و با استفاده از نرم افزار مناسب کاربر را قادر به انتخاب فاصله مناسب مقدار خازنی بین قطع و وصل رله‌ها خواهد نمود و براحتی مقدار بار مرده روی سنسور و همچنین رطوبت متغیر مواد قابل حذف خواهد بود.
    • لول سوئیچ خازنی – لول سوئیچ – لول متر – سطح سنج خازنی – سوئیچ خازنی
      لول سوئیچ خازنی – لول متر -سوئیچ خازنی – سطح سنج خازنی
      لول سوئیچ  تحت چه اصولی قرار دارد؟ ما این سؤال را اغلب دریافت می کنیم . در این صفحه نحوه عملکرد سوئیچ خازنی به منظور پاسخ به این سؤال توضیح داده شده است.
      طرح کلی لول سوئیچ خازنی
      شما بعد از ساخت سوراخ نصب دربدنه مخزن ، از سوئیچ خازنی استفاده می کنید و یک الکترود را در آن قرار می دهید.
      هنگامی که مواد الکترود را لمس می کنند . سوئیچ خازنی وجود ماده و سیگنال خروجی را از طریق رله تشخیص می دهد.
      الکترود را می توان در هر جهت ، افقی ، عمودی و شیب دار نصب کرد.
      سوئیچ خازنی
      اصل اندازه گیری  سوئیچ خازنی
      لول سوئیچ خازنی اختلاف الکتریکی بین خالی و پربودن مواد را برای تشخیص سطح ضبط می کند.
      هنگامی که مواد خالی است ، وضعیت الکتریکی در الکترود تشخیص و الکترود پایه به این صورت است . که: مقاومت (Ro) نامتناهی است . و ظرفیت (Co) مقدار خازن خاصی است . که با وضعیت نصب تعیین می شود.
      لول سوئیچ خازنی
      لول متر این تغییر و خروجی را ضبط می کند.
      لول متر این تغییر و خروجی را ضبط می کند. هنگامی که ماده در یک رگ قرار می گیرد . الکترود پر می شود (وضعیت کامل) .
      مقدار مقاومت و مقدار خازن بین الکترود تشخیص و تغییر الکترودهای پایه به Rs و Cs است.
      سطح سنج خازنی
      تغییرالکتریکی با اندازه گیری هر ماده متفاوت است.
      ۱٫اگر ماده ای رسانا نباشد (عایق است) . مقاومت تقریبا نامتناهی است و هیچ تغییری رخ نخواهد داد.
      سطح سنج این تغییر ظرفیت را ضبط می کند  . و سطح را تشخیص می دهد.
      ۲٫اگر یک ماده رسانا باشد ، مقدار مقاومت کوچکتر خواهد بود.
      لول سوئیچ این تغییر مقاومت را ضبط می کند . و سطح را تشخیص می دهد.
      لول متر –لول سوئیچ خازنی –  سطح سنج خازنی
      ۳٫مواد نیمه رسانا وجود دارد که نه عایق هستند و نه رسانا. ماده نیمه رسانا مقاومت و خازن را تغییر می دهد.
      لول متر این تغییرات را ثبت می کند و یک سطح را تشخیص می دهد.
      اصل ظرفیت سازی
      صفحات فلزی بصورت موازی مرتب شده . ولتاژ و ظرفیت خازن ایجاد می شود
      مقدار خازن را می توان با فرمول زیر بدست آورد.
      C مقدار خازن است. e0 ثابت دی الکتریک در خلاء = ۱۲/۱۰ ۸٫ ۸۵۴/۸ است. εs ثابت دی الکتریک ماده عایق است. (εo اپسیلون است)
      ظرفیت خازن
      ظرفیت صفحات فلزی با سطح صفحه فلزی S . فاصله بین دو صفحه L و ثابت دی الکتریک ماده ایزوله شده بین دو صفحه تعیین می شود.
      مقره ها از ظرفیت القایی خاصی برخوردار هستند. به عنوان مثال ، هوا تقریباً دارای ظرفیت القایی خاص ۱٫۰ است.
      عایق های عمومی از ظرفیت القایی ۲٫۰ تا ۵٫۰ برخوردار هستند.
      لول سوئیچ خازنی- سطح سنج خازنی-لول متر –
      اگر S برابر L باشد ، ظرفیت C مطابق با ظرفیت استقرایی خاص عایق ها تغییر می کند. یعنی ، لول متر با ضبط تغییر مقدار خازن ، مواد را اندازه گیری و اندازه گیری می کند.
      الکترود زمینی و الکترود تشخیص عملکرد ارتفاع سنج همانند این صفحات فلزی. عایق بین صفحات فلزی نقش اندازه گیری شده برای تشخیص سطح را نشان می دهد.
       لول متر -سوئیچ خازنی – سطح سنج خازنی
      اگر خازن عایق به عنوان هوا (مواد خالی باشد) ۲PF است. و هنگامی که پودر با داشتن ثابت دی الکتریک ۳٫۰ بین الکترودها وارد شود. ظرفیت خازن ۶PF خواهد بود. بنابراین ، تفاوت ظرفیت ۴PF است.
      سطح سنج خازنی از این اصل استفاده می کند (سنجش تغییرات ظرفیت).
      بیان ریاضی از ظرفیت در مرحله بعد ، اصل اندازه گیری لول سوئیچ  به صورت ریاضی توصیف خواهد شد.
      فرض کنید الکترود تشخیص (Φ) ۱۰ × ۴۰ میلی متر را در یک الکترود فلزی ۱۰۰ میلی متری قرار دهید.
      این ظرف به عنوان یک زمین عمل می کند (شکل ۲ در بالا).
       لول متر -سوئیچ خازنی – سطح سنج خازنی
    •

      1. در صورت خالی بودن ظرف ، می توان ظرفیت خازنی لول متر را با استفاده از فرمول زیر بدست آورد.
    •
      لول متر
      ۲٫ سپس ، مایع عایق بندی شده را در رگ قرار دهید و با استفاده از فرمول زیرمی توانید خازن را بدست آورید.
      لول سوئیچ خازنی
      یعنی ظرفیت بین زمان خالی بودن ظرف و پر شدن از تغییرات مایع است تا سطح آن قابل تشخیص باشد.
      ΔC = C1-C0 = 1.93-0.96 = 0.97pF
      (ΔC = 0.97pF) با استفاده از این تغییرات می توانیم وجود مایع را تشخیص دهیم.
      لول متر – سطح سنج خازنی
      علاوه بر اصل اساسی فوق ، سطح سنج خازنی ما دارای فناوری های دیگری است که برای اندازه گیری مواد مختلف و ارزیابی شرایط اندازه گیری واقعی نیز کاربرد دارد.



لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

سیلوها جهت نگهداری مواد خشک مانند سیمان،ماسه،گندم،آرد،دانه و غیره بکار می رود.

جهت اندازه گیری میزان مواد موجود در سیلوها از لول سوئیچ استفاده می شود.

از جمله محصولات شرکت برای این منظور لول سوئیچ های بدنه و لول سوئیچ های کابلی می باشد.

در این مقاله برآن هستیم تا توضیحاتی در مورد انواع سیلوها داشته باشیم.تا با انواع آنها بیشتر آشنا شویم.

سیلو – لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان

سیلوی برج

سیلوی برج

سیلوی برج  ، سازه های استوانه ای هستند . به طور معمول ۱۰ تا ۹۰ فوت (۳ تا ۲۷ متر) قطر و ۳۰ تا ۲۷۵ فوت (۱۰ تا ۹۰ متر) از ارتفاع ، با سیلوی بتنی slipform و Jumpform که قطر بزرگتر و بلندتر دارند . آنها می توانند از بسیاری از مواد ساخته شوند .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

سیلوی برج از تخته های چوبی ، استوانه های بتونی ، بتونهای چدنی و پانل های فولادی استفاده شده اند . دارای مصارف مختلف ، هزینه ، دوام و مقاومت در برابر هوایی هستند .

سیلوهای ذخیره شده دانه ، سیمان و چوبهای چوبی معمولاً با اسلایدهای هوا یا دستگاه های هواکش تخلیه نمی شوند. سیلوها را می توان در اتومبیل های ریلی ، کامیون یا نوار نقاله بارگیری کرد.

سیلوی برج معمولاً از قسمت بالای شمع تخلیه می شوند . در اصل با استفاده از چنگال سیلوی – که دارای قلع بسیار بیشتری نسبت به پیست معمولی است . ۱۲ در مقابل ۴ — و در دوران مدرن با استفاده از تخلیه کننده های مکانیکی .

مزایا و معایب

بارهای خاموش کننده سیلوی پایین در بعضی مواقع مورد استفاده قرار می گیرند ، اما برای تعمیر مشکل دارند .

مزیت سیلوی برج این است که سیلو به دلیل وزن مخصوص به خود ، به جز در چند مورد بالا تمایل به بسته بندی خوبی دارد . با این حال ، این ممکن است برای مواردی مانند چوب خرد شده مضر باشد . سیلوی برج توسط فرانکلین هیرام کینگ اختراع شد .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

سیلوی بتونی

سیلوی بتونی

سیلوی بتونی از بلوک های بتونی پیش ساخته کوچک با شیارهای پشته در امتداد هر لبه ساخته شده اند . که آنها را به هم محکم در یک پوسته با مقاومت بالا قفل می کند .

بتن از فشرده سازی بسیار قوی در برابر تنش برخوردار است . سیلوی بتونی با قلاب های استیل محصور شده در برج و فشرده سازی غرفه ها به یک حلقه محکم تقویت می شود .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

پشته های عمودی با هم زدن مشكی انتهای صخره ها با فاصله كوتاهی در اطراف محیط هر لایه ، و حلقه هایی كه به طور مستقیم در لبه های غرفه محكم شده اند ، در كنار هم جمع می شوند .

فشار استاتیک مواد داخل سیلو که به بیرون فشار میآورد روی غرفه ها به سمت پایین سیلو افزایش می یابد . بنابراین حلقه ها را می توان به طور گسترده ای در نزدیکی قسمت بالای آن قرار داد . اما به تدریج نزدیک تر به سمت پایین قرار گرفته تا از باز شدن درزها و بیرون آمدن محتویات جلوگیری شود .

مزایا و معایب

سیلوی بتونی از اجزای متداول  برای مقاومت بالا و ماندگاری بالا ساخته شده اند . آنها انعطاف پذیری دارند که مقدار آنها مطابق نیاز مزرعه و قدرت خرید کشاورز افزایش یابد . یا در صورت عدم نیاز کاملاً از هم جدا شده و مجدداً نصب شوند .

سیلوهای برج با اکسیژن کم

سیلوهای با اکسیژن کم به گونه ای طراحی شده اند که محتویات را در جو اکسیژن کم نگه داشته . در هر زمان ، محتویات تخمیر شده را در حالت باکیفیت نگه داشته و از ایجاد قالب و پوسیدگی جلوگیری می کند . پناهگاه سیلوهای کم اکسیژن فقط در هنگام بارگیری اولیه علوفه به طور مستقیم به بیرون باز می شوند . و حتی چوت تخلیه کننده نیز در برابر نفوذ هوا پلمپ می شود .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

طراحی چنین ساختاری بزرگی که از تغییر فشار اتمسفر با گذشت زمان مصون باشد ، بسیار گران خواهد بود . در عوض ، ساختار سیلو به جو باز است . اما هوای بیرون با کیسه های غیرقابل نفوذ بزرگ که به دهانه های نفس گیر سیلو بسته شده اند ، از هوای داخلی جدا می شوند .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

زمانی که سیلو توسط خورشید گرم می شود ، گاز به دام افتاده در داخل سیلو منبسط می شود . و کیسه ها “نفس می کشند” و فرو می ریزند . شب هنگام سیلو خنک می شود . هوا درون منقبض شده و کیسه ها “تنفس می کنند” و دوباره گسترش می یابند .

در حالی که سیلوهای با اکسیژن کم ،زمانی بسیار متداول بودند . سرعت مکانیسم تخلیه آن قادر به مطابقت با میزان خروجی سیلوهای بونکر مدرن نبود . و این نوع سیلو رو به زوال قرار گرفت .

مزایا و معایب

هزینه های تعمیر تخلیه بار نیز به شدت بالاست . زیرا مکانیسم خوراک تخلیه بار در پایین سیلو زیر تن سیلو واقع شده است . در صورت خرابی زنجیره برش ، برای انجام تعمیرات می تواند تا ۱۰،۰۰۰ دلار هزینه داشته باشد .

در سال ۲۰۰۵ ، شرکت Harvestore این مسائل را به رسمیت شناخت . پس تلاش کرد تا بارگیری کننده های جدید را با دو برابر شدن سرعت جریان مدل های قبلی توسعه دهد . تا در رقابت با پناهگاه ها و با قدرت زنجیره تخلیه کننده بسیار بیشتر باشد .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

هم اکنون آنها  از کنترل کننده های موتور فرکانس متغیر  با سنجش بار استفاده می کنند . تا احتمال خراب شدن مکانیسم را کاهش دهند و حرکت بازوی باربر فیدر را کنترل کنند .

سیلوی بونکر

سیلوی بونکر ، سنگرهایی هستند که معمولاً دارای دیوارهای بتونی هستند . که با تراکتور و لودر پر و بسته بندی شده اند . سنگر پر شده با یک تارپ پلاستیکی محکم پوشانده شده است .

مزایا و معایب

این سیلوها معمولاً با یک تراکتور و لودر بارگیری می شوند . آنها ارزان قیمت هستند و به خصوص مناسب عملیات بسیار بزرگ هستند .

سیلوی بونکر

سیلوی کیسه ای

سیلوی کیسه ای لوله های پلاستیکی سنگین هستند . که معمولاً در حدود ۸ تا ۱۲ فوت (۲٫۴ تا ۳٫۶ متر) قطر دارند . از طول متغیر مطابق با مقدار مواد موردنیاز برای نگهداری آنها استفاده می شود . سیلوهای کیسه ای با استفاده از ماشینی که برای این منظور ساخته شده است بسته بندی می شوند و در هر دو انتها بسته می شوند .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

مزایا و معایب

آنها با استفاده از یک تراکتور و لودر یا لودر چرخدار هدایت می شوند . سیلوهای کیسه ای به سرمایه گذاری کمی نیاز دارند . در شرایطی که شرایط رشد یا برداشت به فضای بیشتری احتیاج دارند ، می توانند به عنوان یک اقدام موقت مورد استفاده قرار گیرند . هرچند که برخی از مزارع از آنها سالانه استفاده می کنند .

سیلوی کیسه ای

سطل

سطل  به طور معمول بسیار کوتاهتر از سیلو است و به طور معمول برای نگه داشتن ماده خشک مانند سیمان یا دانه استفاده می شود . غلات اغلب قبل از اینکه در سطل انبار شود در یک خشک کن دانه خشک می شود .

سطل های سطحی ممکن است گرد یا مربع باشند . اما سطل های گرد به دلیل نداشتن گوشه آسان تر تمیز می شوند.

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

مواد ذخیره شده ممکن است به صورت هسته بذر یا به عنوان ذرت دانه ای پودر شوند . به دلیل خشک بودن مواد ذخیره شده ، سبک تر از سیلو است . و با استفاده از تخلیه کننده های دانه ای در زیر کف راحت تر می توان از آن استفاده کرد .

برای تسهیل در خشک کردن پس از برداشت ، برخی سطل های دانه ای حاوی یک شافت مرکزی سوراخ شده یا غربال شده برای جلوگیری از نفوذ هوا به داخل دانه های ذخیره شده هستند .

سیلوی ذخیره سیمان

انواع مختلفی از سیلوهای سیمان از قبیل سیلو کم سطح و سیلوی ذخیره سیمانی  به حالت ایستاده وجود دارد . که برای نگهداری و تخلیه سیمان و سایر مواد پودر مانند PFA (Pulverized Fuel Ash) استفاده می شود .

سیلوهای سطح پایین دارای ظرفیت ۱۰۰ تا ۷۵۰ تن هستند . حمل و نقل آنها ساده است و به راحتی در سایت نصب می شود .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

مزایا و معایب

سیلوهای ذخیره سیمان موبایل  معمولاً مجهز به سیستم توزین الکترونیکی با نمایشگر و چاپگر دیجیتال هستند . و این اجازه را می دهد تا مقادیر سیمان یا پودری که از سیلو خارج می شود کنترل شود . و همچنین نشانگر دقیقی از آنچه در سیلو باقی مانده است را فراهم می کند .

سیلوهای ایستاده از ۲۰۰ تا ۸۰۰ تن ظرفیت دارند . ازانهابرای نگهداری حجم کم سیمان یا پودرهای دیگر استفاده می شوند .

سیلوهای ماسه ای و نمکی

ازماسه و نمک برای محافظت جاده های زمستانی در سیلوهای مخروطی  (سقف خرپا شفاف) ذخیره می شود . این موارد بیشتر در آمریکای شمالی ، یعنی در کانادا و ایالات متحده مشاهده می شود .

این نوع سیلو  معمولاً در امتداد بزرگراه اصلی یا جاده های اصلی کلیدی یافت می شوند .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

سیلوهای پارچه ای

سیلوهای پارچه ای از یک کیسه پارچه ای ساخته شده است . که در یک قاب ساختاری سفت و محکم معلق است . از پارچه های پلی استر اغلب برای ساخت مواد کیف استفاده می شود . با توجه ویژه به اندازه منافذ پارچه .

نواحی فوقانی پارچه سیلو اغلب با اندازه منافذ کمی بزرگتر تولید می شوند . با هدف طراحی مانند فیلتر هواکش در هنگام پر کردن سیلو . بعضی از طرح ها شامل نخ فلزی درون پارچه هستند و مسیری از استاتیک هدایت شده از سطح پارچه به زمین فراهم می کنند .

قاب سیلوی پارچه به طور معمول از استیل ساخته شده است .

مزایا و معایب

سیلوهای پارچه ای به دلیل ارزان بودن نسبی آنها نسبت به سیلوهای معمولی گزینه ای جذاب هستند .

با این حال ، هنگامی که سیلوهای پارچه ای برای ذخیره مواد دانه ای یا ذره ای قابل احتراق به کار می روند . روشهای معمول تجویز شده که توسط استانداردهای اجماع صنعت تعیین شده  و خطرات ناشی از احتراق گرد و غبار  را به همراه دارد ، بدون تجزیه و تحلیل مهندسی  از سیستم قابل استفاده نیست .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

نگاهی به تاریخ

ویرانه های باستان شناسی و متون باستانی نشان می دهد که سیلوها در اواخر قرن ۸ قبل از میلاد در یونان باستان مورد استفاده قرار می گرفتند . همچنین سایت هزاره ۵ B.C از تل Tsaf در لوانت جنوبی نیز وجود داشته است .

اصطلاح silo از یونانی σιρός (siros) “گودال برای نگهداری دانه” گرفته شده است .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

گودال سیلو ، همانطور که از آن گرفته شده است . روش مورد علاقه ذخیره دانه از زمان بسیار قدیم در آسیا بوده است . در ترکیه و پارس ، رباخواران گندم یا جو را با قیمت نسبتاً ارزان خریداری می کردند و آن را در چاله های پنهان در فصول سال کمبود ذخیره می کردند .

در مالت مقدار نسبتاً زیادی از گندم در صدها گودال (سیلوهای) برشیده شده در سنگ نگهداری می شد . در یک سیلوی منفرد  از ۶۰ تا ۸۰ تن گندم  به مدت چهار سال یا بیشتر در شرایط مناسب نگهداری می شد .

برداشت علوفه

پر کردن سیلوی علوفه با استفاده از یک دستگاه علوفه ای انجام می شود که ممکن است با موتور و کابین راننده باشد .

پر کردن برج

پر کردن برج علوفه به طور معمول با یک دمنده سیلو انجام می شود که یک فن بسیار بزرگ با تیغه های گوی شکل است . مواد در یک قیف ارتعاشی تغذیه می شوند و با استفاده از یک اسپر مارپیچ چرخاننده به دمنده منتقل می شوند .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

معمولاً یک اتصال آب بر روی دمنده وجود دارد تا رطوبت ماده گیاه را که در سیلو دمیده می شود اضافه کند . دمنده ممکن است توسط یک موتور الکتریکی هدایت شود اما استفاده از تراکتور یدکی به جای آن متداول تر است.

پر کردن کیسه

کیسه های سیلو با استفاده از یک سورتمه رانده شده از PTO یک تراکتور که به حالت خنثی باقی مانده است پر می شوند . و با پر شدن کیسه به تدریج به جلو رانده می شوند . فرمان تراکتور همانطور که پر می شود جهت قرار دادن کیسه را کنترل می کند . اما کیسه ها به طور معمول در یک خط مستقیم قرار می گیرند .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

کیسه با استفاده از همان روش های جمع آوری علوفه مانند برج بارگیری می شود . اما واگن علوفه باید به تدریج با لودر منتقل شود .

قبل از شروع پر کردن ، تمام کیسه به عنوان یک لوله جمع شده  روی لودر قرار می گیرد تا یک تکه ضخیم از پلاستیک تشکیل شود .

نکته

از آنجا که پلاستیک از حداقل الاستیسیته برخوردار است ، چاله پر کننده مکانیزم لودر کمی کوچکتر از اندازه نهایی کیسه است ، تا این پشته پلاستیکی در اطراف دهانه لودر جای گیرد . با پر شدن لوله ، پلاستیک به آرامی در اطراف لبه های لودر باز می شود .

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

برای جلوگیری از ریختن قالب و اطمینان از مهر و موم هوایی در حین تخمیر ، انتهای لوله کیسه ی  سیلو جمع شده ، تاشو و بسته می شوند . تا از ورود اکسیژن به داخل کیسه جلوگیری شود . از بین بردن لودر کیسه می تواند خطرناک باشد زیرا فشار باید آزاد شود و قسمت انتهایی اجازه سقوط بر روی زمین را بدهد .

تخلیه برج

یک بارگیری کننده سیلو به طور خاص به یک دستگاه وانت علوفه مخصوص چرخش استوانه ای که در داخل یک سیلوی برج منفرد استفاده می شود ، اشاره دارد.

مکانیزم تخلیه سیلو شامل یک جفت دستگاه های دندانه دار ضد چرخش است که سطح سیلو را می پیمایند و آن را به سمت مرکز تخلیه می کشاند.

دستگاه های راه راه دنده چرخ شده در یک دایره که در اطراف مرکز  چرخیده ، به طور مساوی سیلو را از سطح شمع می پیمایند . در مرکز ، یک مونتاژ دمنده بزرگ سیلو را جمع می کند و آن را از درب سیلو بیرون می کشد.

بارگیری

بارگیری معمولاً فقط یک نیم اینچ یا تقریباً یک بار توسط اپراتور پایین می آید و بارگیری کننده فقط مقدار کمی از مواد را جمع می کند تا اینکه کابل وینچ محکم تر شود و بارگیری کننده هیچ ماده دیگری را برداشت نمی کند. سپس اپراتور بارگیری بار دیگر نیم اینچ یا بیشتر را پایین می آورد و این روند تکرار می شود.

لول سوئیچ خازنی – لول سوئیچ – لول متر -سیمان -سیلو

در صورت پایین آوردن بیش از حد ، تخلیه کننده می تواند مواد بیشتری را از آنچه که می تواند در آن جمع کند را استفاده کند که می تواند باعث سرریز و وصل شدن دمنده ، دهانه خروجی و لوله تخلیه شود و در نتیجه باعث اتلاف وقت خواهد شد.

ایمنی

سیلوها خطرناک هستند و هر ساله افراد در روند پر کردن و نگهداری آنها کشته یا زخمی می شوند. ماشین آلات مورد استفاده خطرناک است و با داشتن سیلوی برج می توانید از نردبان سیلو یا سکوی کار سقوط کنید. در طی این سالها چندین آتش سوزی رخ داده است.

جهت اطلاعات بیشتر در مورد محصولات اتوماسیون جنوب و نحوه ارتباط با ما به بخش محصولات و ارتباط با ما مراجعه فرمائید.

دسته‌ها

• سیلو
• لول سوئیچ های خازنی
• معرفی محصولات شرکت
