شیر برقی پایلوت دیافراگمی پارکرشیرهای برقی دیافراگمی پارکر مدلهای 7321B و 7322B، شیرهای سولنوئیدی پیشرفتهای هستند که برای کنترل دقیق سیالات در سیستمهای صنعتی طراحی شدهاند و با عملکرد پیلوتعملگر (Pilot Operated) نیازمند حداقل فشار تفاضلی برای عملکرد هستند. مدل 7321B با عملکرد بسته در حالت عادی (Normally Closed) و مدل 7322B با عملکرد باز در حالت عادی (Normally Open) عرضه میشوند. محدوده سایز این شیرها از ۳/۸ اینچ تا ۳ اینچ است و با اتصالات رزوهای BSPP یا NPT عرضه میشوند. حداکثر فشار کاری تا ۲۵ بار (برای سایزهای ۱ تا ۳ اینچ تا ۱۶ بار) و دمای کاری بسته به جنس دیافراگم تا ۱۴۰ درجه سانتیگراد است. این شیرها برای سیالات متنوعی نظیر آب، بخار و روغنهای سبک (تا ۲ درجه انگلو) مناسب بوده و با گزینههایی مانند کنترل دستی و کنترل سرعت (ضد ضربه قوچ)، انعطافپذیری بالایی در نصب و کاربرد دارند.
شیر برقی دیافراگمی پارکر
شیر برقی پایلوت دیافراگمی پارکر
شیرهای برقی دیافراگمی پارکر مدلهای 7321B و 7322B، شیرهای سولنوئیدی پیشرفتهای هستند که برای کنترل دقیق سیالات در سیستمهای صنعتی طراحی شدهاند و با عملکرد پیلوتعملگر (Pilot Operated) نیازمند حداقل فشار تفاضلی برای عملکرد هستند. مدل 7321B با عملکرد بسته در حالت عادی (Normally Closed) و مدل 7322B با عملکرد باز در حالت عادی (Normally Open) عرضه میشوند. محدوده سایز این شیرها از ۳/۸ اینچ تا ۳ اینچ است و با اتصالات رزوهای BSPP یا NPT عرضه میشوند. حداکثر فشار کاری تا ۲۵ بار (برای سایزهای ۱ تا ۳ اینچ تا ۱۶ بار) و دمای کاری بسته به جنس دیافراگم تا ۱۴۰ درجه سانتیگراد است. این شیرها برای سیالات متنوعی نظیر آب، بخار و روغنهای سبک (تا ۲ درجه انگلو) مناسب بوده و با گزینههایی مانند کنترل دستی و کنترل سرعت (ضد ضربه قوچ)، انعطافپذیری بالایی در نصب و کاربرد دارند.
شیر برقی نرمال کلوز 7321B
شیر برقی نرمال کلوز پارکر سایز 3 اینچ
شیر برقی نرمال کلوز پارکر سایز 2 اینچ- مزیت های شیر برقی پارکر نسبت به دیگر شیرهای برقی:
فشار اولیه بسیار پایین: فشار اولیه در شیر برقی پارکر 0.1 بار می باشد ، که برای یک شیر برقی پایلوت بسیار عالی می باشد . شیر های برقی دیگر برای عملکرد به حداقل 0.5 بار فشار نیاز دارند . نیاز به فشار اولیه کم تا حدود 0.1 بار می تواند باعث کارکرد شیر حتی با فشار ثقلی یک مخزن کوچک یک متر مکعبی باشد و این مزیت بسیار بالایی محسوب می شود.
فشار کاری بالا : شیر برقی پارکر از سایز 1/2 اینچ تا 1 اینچ می تواند تحمل 20 بار فشار را داشته باشد که در مقابل نمونه های دیگر بازاز که ماکزیمم 16 بار می باشد ، بسیار نقطه قوت بزرگی به حساب می آید . تحمل فشار بالا در کنار نیاز به فشار اولیه کم ، یک شیر برقی بی رقیب ساخته است.
عملکرد بی نظیر بوبین یا کویل : بوبین های شیر برقی پارکر در تمامی ولتاژهای موجود نظیر 12 ، 24 ، 110 و 220 ولت دارای عملکرد 100درصد ED بوده و علاوه بر اینکه در تعداد دفعات بسیار بالا می توانند قطع و وصل شوند ، بیشتر از هر شیر برقی دیگری می توانند تحت بار باقی بمانند و برای مواردی که ممکن است شیر برقی مدت زیادی باز یا بسته بماند بهترین گزینه ممکن می باشد.
جنس بدنه : قطعا مستحکم ترین بدنه در میان شیر های برقی موجود در بازار مربوط به شیر برقی پارکر می باشد . بدنه برنجی این شیر برقی با تکنولوژی منحصر به فرد پارکر ریخته گری شده و بسیار پر قدرت می باشد.
دمای کاری : دما یکی از فاکتورهای مهم در انتخاب شیر برقی میباشد. در تمامی شیرهای برقی ماکزیمم دمای قابل تحمل با جنس آب بند معمولی حدود 80 درجه می باشد که این میزان در شیر برقی پارکر 90 درجه است . همچنین مینیمم دما در اغلب شیر های برقی حدود منفی 10 درجه می باشد که این میزان در شیر برقی پارکر حدود منفی 20 درجه می باشد . همین موضوع سبب می شود این شیر برقی برای گازهای خاصی که دارای دمای پایینی هستند بتواند مورد استفاده قرار بگیرد.
شیر برقی نرمال کلوز پارکر سایز 1.1/2 اینچ
شیر برقی نرمال کلوز پارکر سایز 1.1/4 اینچ- شیرهای برقی پارکر که بیشترین استفاده را دارند به این شرح می باشند:
شیر برقی نرمال کلوز پارکر - 7321B
شیر برقی نرمال کلوز پارکر در مواردی استفاده می شود که خط در شرایط معمولی و به صورت نرمال بسته است و با برق دار شدن به صورت باز در می آید . عملکرد این شیر برقی به صورت پایلوت بوده و با تکنولوژی به کار رفته در آن با استفاده از اختلاف فشار طرفین شیر باز و بسته می شود.
شیر برقی نرمال کلوز پارکر سایز 1 اینچ
شیر برقی نرمال کلوز پارکر سایز 3/4 اینچ- شیر برقی نرمال اوپن پارکر - 7322B
شیر برقی نرمال اوپن پارکر در مواردی استفاده می شود که خط در شرایط معمولی و به صورت نرمال باز است و با برق دار شدن به صورت بسته در می آید . عملکرد این شیر برقی به صورت پایلوت بوده و با تکنولوژی به کار رفته در آن با استفاده از اختلاف فشار طرفین شیر باز و بسته می شود.
شیر برقی نرمال کلوز پارکر سایز 1/2 اینچ
شیر برقی نرمال کلوز پارکر سایز 3/8 اینچ- عملکرد هر دو تیپ شیر برقی پارکر ( نرمال کلوز و نرمال اوپن ) به صورت پایلوت بوده و برای راه اندازی نیاز به فشار اولیه 0.1 بار دارند- این شیرها از سایز ½ اینچ تا سایز دو اینچ برای هر دو تیپ و سایز 3 اینچ برای تیپ نرمال کلوز موجود می باشند.
حداکثر فشار کاری تا سایز 1 اینچ 20 بار و بالاتر از 1 اینچ 10 بار می باشد.
شیر برقی نرمال اوپن 7322B
شیر برقی نرمال اوپن پارکر سایز 2 اینچ
شیر برقی نرمال اوپن پارکر سایز 1.1/2 اینچ
شیر برقی نرمال اوپن پارکر سایز 1.1/4 اینچ
شیر برقی نرمال اوپن پارکر سایز 1 اینچ- همچنین با توجه به سیالات متنوعی که در صنعت وجود دارد . سیستم های آب بندی در سه طرح به همراه این شیر برقی ارائه گردیده است.
شیر برقی پارکر برای آب ، هوا یا گاز با دمای ماکزیمم 90درجه :
نوع آب بند NBR : این آب بند برای استفاده موارد معمولی مانند آب تا دمای 90 درجه استفاده می شود و مقاومت مناسبی در مقابل کشش و حرارت دارد. همچنین این سیستم آب بندی دمای منفی را نیز می تواند تا -20 درجه سانتیگراد تحمل نموده و عملکرد مطلوب و کامل داشته باشد.
شیر برقی پارکر برای بخار :
نوع آب بند EPDM : برای سیالات پر حرارت مانند بخار تا 140 درجه سانتیگراد از این آب بند استفاده می شود. مقاومت این جنس در مقابل کشش خوب و در مقابل حرارت بسیار خوب است. نکته قابل توجه اینکه هنگام انتخاب شیر برقی پارکر به میزان فشار بخار حتما توجه نمایید چرا که میزان درجه حرارت ماکزیمم می بایست نسبت به ماکزیمم فشار در نظر گرفته شود . مثلا اگر دمای خط 120 درجه می باشد این میزان با فشار 6 بار به حدود 135 درجه می رسد و این شیر برقی می تواند گزینه مطلوبی باشد ولی اگر در شرایط بدون فشار 140 درجه باشد با افزایش فشار میزان حرارت بالا رفته و این شیر برقی قادر به پاسخگویی نخواهد بود.
شیر برقی پارکر برای گازوئیل و سیالات دارای ویسکوزیته:
نوع آب بند VITON : و اما برای سیالاتی که دارای ویسکوزیته و کمی خورندگی می باشد از این متریال استفاده می شود. سیالاتی مانند گازوئیل به راحتی می توانند از شیر برقی با آب بند وایتون استفاده کنند. همچنین آب وایتون شیر برقی پارکر تحمل دمای نسبتا بالایی هم دارد و برای روغن با ویسکوزیته نسبتا کم و دمای بالا می تواند گزینه بسیار مناسبی باشد. نکته قابل توجه اینکه میزان ویسکوزیته با مقدار دما نسبت معمکوس دارد و هرچه میزان دما بالاتر برود ویسکوزیته پایین تر می آید.
شیر برقی سوزنی پارکر
شیر برقی سوزنی برنجی پارکر نیز از محصولات بسیار پرمصرف در صنایع گوناگون در ایران است. رایج ترین شیرهای برقی سوزنی پارکر در دو مدل 2/2 و 3/2 است که در زیر، به معرفی این دو مدل می پردازیم و عملکرد و ویژگی های هر کدام از آن ها را به تفصیل مورد بررسی قرار می دهیم و به مقایسه آنها با سایر برندهای موجود در بازار، می پردازیم.
شیر برقی سوزنی پارکر 2/2 : شیر برقی سوزنی پارکر 2/2 در دو سایز 1/8 و 1/4 اینچ موجود بوده و با توجه به اوریفیس مناسب برای سیالات آب ، هوا ، بخار ، گاز و سیالات با ویسکوزیته کم مناسب می باشد. با توجه به عملکرد دایرکت فشار مینیمم این شیر 0 و فشار ماکزیمم آن با برق 220 ولت 10 بار و با برق 24 ولت و کمتر حدود 6 بار می باشد.جنس بدنه شیر برقی سوزنی پارکر از برنج و جنس آب بند آن از وایتون می باشد و همین باعث می شود تحمل خوبی در برابر حرارت داشته باشد .
شیر برقی سوزنی پارکر 3/2 : شیر برقی سوزنی پارکر 3/2 در دو سایز 1/8 و 1/4 اینچ موجود بوده و دارای یک ورودی و دو خروجی می باشد . یکی از خروجی ها در مسیر شفت یا اسپول شیر برقی قرار دارد . معمولا این دسته از شیرها برای هوا مانند کمپرسور استفاده می شود . شیر برقی سوزنی 3/2 نیز مانند نوع 2/2 دایرکت بوده و برای عملکرد نیاز به فشار اولیه ندارد . همچنین فشار ماکزیمم آن با برق 220 ولت 10 بار و با برق 24 ولت و کمتر حدود 6 بار می باشد.جنس بدنه شیر برقی سوزنی پارکر از برنج و جنس آب بند آن از وایتون می باشد و قابلیت خوبی برای تحمل در مقابل دما دارد.
شیر برقی نرمال اوپن پارکر سایز 3/4 اینچ

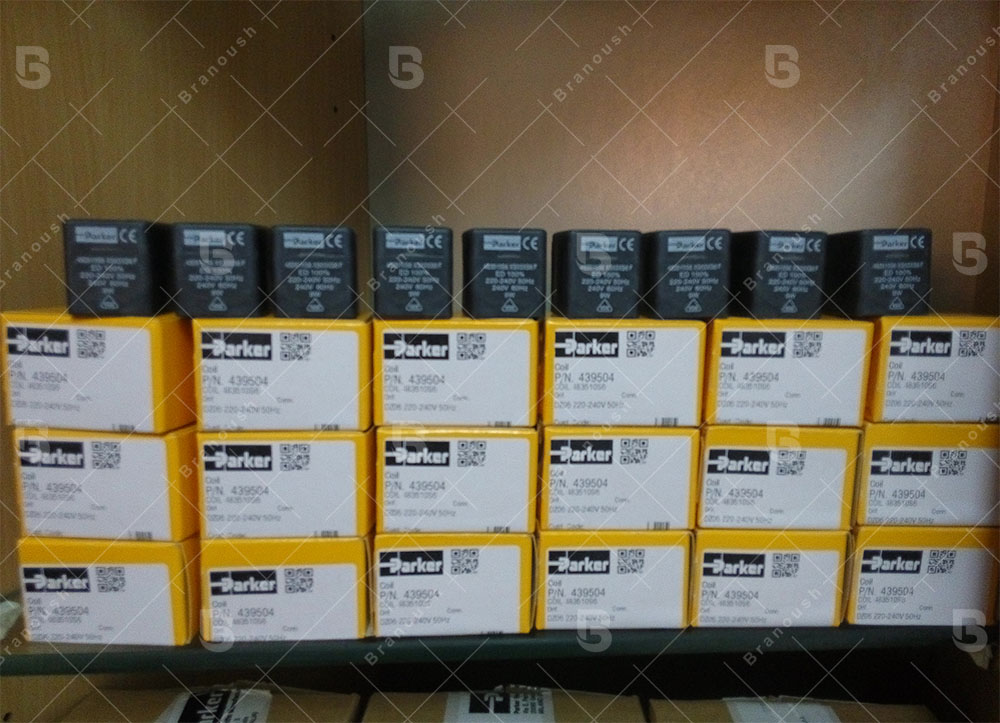

شیر برقی نرمال اوپن پارکر سایز 1/2 اینچ- بوبین یا کویل ضد انفجار پارکر
بوبین اختصاصی ساخت کمپانی پارکر ، مخصوص استفاده بر روی شیر برقی پارکر در ولتاژهای 24 و 220 ولت تولید گردیده و بر حسب نیاز موجود گردیده اند. این بوبین ها دارای شفت 14 میلیمتر بوده و دارای 5 متر سیم پیوسته می باشد. درجه زون بندی محیط های ضد انفجار این بوبین ، زون 2 بوده و برای محیط ها با این زون بندی کاملا مناسب می باشد.
شیر برقی نرمال اوپن پارکر سایز 3/8 اینچ
انواع دیافراگمها و ویژگیهای آنها
شیرهای برقی پارکر مدل 7321B و 7322B با سه نوع دیافراگم NBR، FKM و EPDM عرضه میشوند که هر کدام ویژگیها و کاربردهای خاص خود را دارند:
- NBR (نیتریل بوتادین رابر): این دیافراگم برای دماهای تا ۹۰ درجه سانتیگراد مناسب است و مقاومت بالایی در برابر سایش و انعطافپذیری عالی دارد. NBR برای آب (آشامیدنی و غیرآشامیدنی) و سیالات با غلظت کم و بیاثر ایدهآل است و در کاربردهایی مانند تأسیسات لولهکشی و سیستمهای آبیاری استفاده میشود.
- FKM (وایتون): با تحمل دما تا ۱۴۰ درجه سانتیگراد، FKM مقاومت فوقالعادهای در برابر مواد شیمیایی، روغنها و سیالات مشابه دارد. این دیافراگم برای کنترل آب، روغنهای سبک و گازوئیل مناسب است و در کاربردهایی مانند سیستمهای صنعتی با سیالات روغنی یا محیطهای شیمیایی کاربرد دارد.
- EPDM (اتیلن پروپیلن داین مونومر): این دیافراگم برای دماهای تا ۱۴۰ درجه سانتیگراد طراحی شده و مقاومت استثنایی در برابر بخار، آب داغ و مواد اکسیدکننده دارد. EPDM برای بخار و آب فوقگرم (تا ۴ بار فشار با بخار) ایدهآل است و در سیستمهای گرمایشی، اتوکلاوها و کاربردهای بخار استفاده میشود.
عملکرد نرمال کلوز و نرمال اوپن و کاربردهای آنها
شیرهای 7321B (نرمال کلوز) در حالت عادی (بدون اعمال جریان الکتریکی) بسته هستند و با فعال شدن کویل باز میشوند، که این ویژگی آنها را برای کاربردهایی مناسب میکند که نیاز به قطع جریان سیال در حالت پیشفرض وجود دارد، مانند سیستمهای ایمنی یا قطع اضطراری در تأسیسات آبیاری، سیستمهای گرمایشی و سرمایشی، و کارواشها. در مقابل، شیرهای 7322B (نرمال اوپن) در حالت عادی باز هستند و با فعال شدن کویل بسته میشوند، که برای کاربردهایی ایدهآل است که جریان سیال باید در بیشتر مواقع برقرار باشد و فقط در شرایط خاص قطع شود، مانند سیستمهای خنککننده، آبیاری مداوم، یا فرآیندهایی که جریان پیوسته سیال حیاتی است. این طراحی باعث کاهش مصرف انرژی و افزایش عمر کویل در کاربردهای نرمال اوپن میشود، زیرا کویل کمتر تحت فشار مداوم قرار میگیرد.
